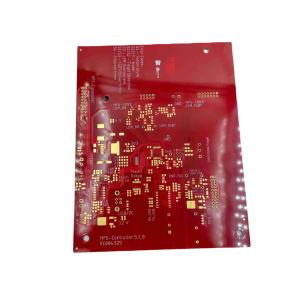

Placa de circuito feita sob encomenda da multi-camada que processa necessidades de fornecer a investigação e desenvolvimento do projeto
| Camada | 1~64 camadas |
| Material | FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, alumínio |
| Capacidade de produção | 30000 ㎡/months |
| Forma da placa | Retangular, redondo, entalhes, entalhes, complexo irregular |
| Corte da placa | Tesoura, V-contagem, Aba-distribuída, afundada contra |
| Espessura da placa | 0.2~8.0mm, cabo flexível 0.1-0.25mm |
| Peso de cobre | 0.5oZ~12oZ |
| Máscara da solda | Etc. verde frente e verso do LPI, o vermelho, o branco, o amarelo, o azul, o preto, o roxo. Máscara da solda |
| Tela de seda | Frente e verso ou Único-tomado partido etc. branco, amarelo, preto |
| Linha largura mínima/espaço | 0.08mm/3mil |
| Dimensões máximas da placa | 25.6inch*43.3inch ou 650mm*1100mm |
| Diâmetro de furo mínimo da broca | 0.1mm |
| Diâmetro de furo de Min Laser Drill | 0.075mm |
| Revestimento de superfície | HASL, ENIG, lata da imersão, prata da imersão, OSP, ENEPIG etc. |
| Toleranc da espessura da placa | ± 10% |
| Largura de entalhe mínima | 0,12", 3.0mm, ou 120mils |
| profundidade da V-contagem | 20-25% da espessura da placa |
| Espessura de parede de PTH | >0.025mm |
| Furo Dia Tolerance de PTH | ±0.076mm |
| Não furo Dia Tolerance de PTH | ±0.05mm |
| Desvio da posição do furo | ±0.076mm |
| Furos do dissipador | Sim |
| Padrão de qualidade | IPC-A600F/MIL-STD-105D |
| Formato de arquivo do projeto | DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG |
