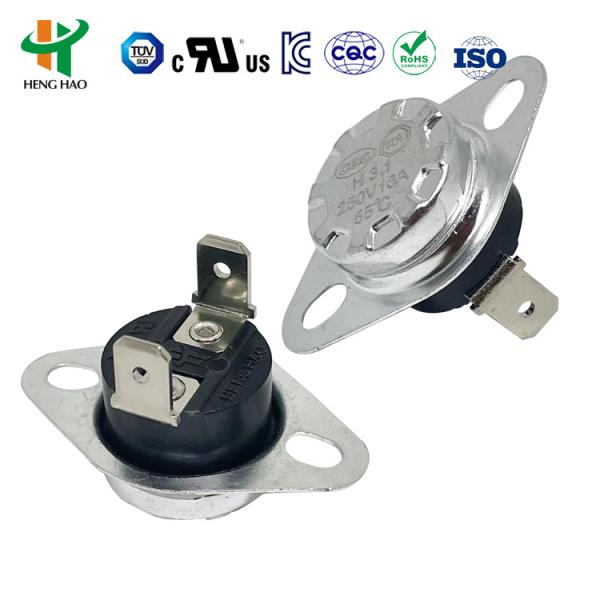

Termostato bimetálico KSD301 para ventilador de resfriamento de automóveis
Visão geral do produto
O termostato bimetálico KSD301 é um interruptor com temperatura controlada projetado para ventiladores de refrigeração de automóveis e vários eletrodomésticos. Este protetor térmico apresenta ação instantânea confiável, controle preciso de temperatura e longa vida útil.
Princípio Operacional
O termostato utiliza um disco bimetálico que entra em ação ao detectar mudanças de temperatura. Este movimento ativa contatos internos para abrir ou fechar o circuito elétrico.
Especificações Técnicas
- Avaliação Elétrica:CA 125V máx. 15A; AC250V 5A/10A/15A máx. 16A
- Faixa de temperatura de ação:-10°C a 300°C
- Diferencial de temperatura:10-25°C (personalizável)
- Desvio de temperatura:±3°C/±5°C/±10°C (personalizável)
- Resistência do Circuito:≤50mΩ (valor inicial)
- Resistência de isolamento:≥100mΩ (estado normal DC500V)
- Força Dielétrica:AC50Hz 1500V/min (sem avaria)
- Vida útil:≥100.000 operações
- Configuração de contato:Normalmente fechado ou aberto
- Opções de montagem:Suporte móvel ou fixo
- Tipos de terminais:Série 187 (4,8 × 0,5 mm, 4,8 × 0,8 mm) ou série 250 (6,3 × 0,8 mm)
- Material do corpo:Plástico ou cerâmica
- Face do sensor:Tampa de alumínio ou cabeça de cobre
Redefinir tipos
Reinicialização manual:Requer pressionar o botão para reconectar o circuito depois que a temperatura cair aproximadamente 20°C abaixo do ponto de disparo.
Redefinição automática:Reconecta automaticamente o circuito quando a temperatura cai para o ponto de reinicialização.
Configurações de temperatura padrão
| Abra a temperatura. |
Redefinir temperatura. |
Abra a temperatura. |
Redefinir temperatura. |
Abra a temperatura. |
Redefinir temperatura. |
| -20°C±5°C |
5℃±5℃ |
95°C±5°C |
80°C±5°C |
205°C±5°C |
175°C±10°C |
| -15°C±5°C |
5℃±5℃ |
100°C±5°C |
80°C±10°C |
210°C±5°C |
180°C±10°C |
| -10°C±5°C |
5℃±5℃ |
105°C±5°C |
85°C±10°C |
215°C±5°C |
185°C±10°C |
| 0℃±5℃ |
-10°C±5°C |
110°C±5°C |
90°C±10°C |
220°C±5°C |
190°C±10°C |
| 5℃±5℃ |
-5℃±5℃ |
115°C±5°C |
95°C±10°C |
225°C±5°C |
195°C±10°C |
| 10°C±5°C |
0℃±5℃ |
120°C±5°C |
100°C±10°C |
230°C±5°C |
200°C±10°C |
| 15°C±5°C |
5℃±5℃ |
125°C±5°C |
105°C±10°C |
235°C±5°C |
205°C±10°C |
Aplicativos
Este termostato é amplamente utilizado em:
- Sistemas de refrigeração para automóveis
- Cafeteiras
- Torradeiras
- Chaleiras elétricas
- Ferros a vapor
- Fornos de microondas
- Dispensadores de água
- Vários aparelhos de aquecimento
Certificações: compatível com UL, CQC, VDE, RoHS
