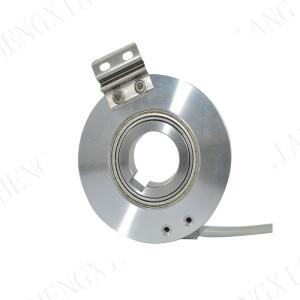

O codificador oco KC76 de Hengxiang entalhou o codificador alto ótico do pulso do pulso 32768ppr do sensor 32768
| Artigos | Parâmetros básicos | |
| Tipo | HENGXIANG | |
| Tipo do codificador | Codificador incremental | |
| Diâmetro externo | 76.5mm | |
| Espessura | 28mm | |
| Dimensão da instalação | R34.5mm (placa 76T69 da mola) | |
| Tipo oco do eixo | através do furo com entalhe | |
| Diâmetro oco do eixo | 18mm, 20mm; 25mm | |
| Definição | 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 720; 800; 1000; 1024; 1200; 1800; 2000; 2048; 2500; 3000; 3600; 4096; 5000; | |
| 7200; 8192; 10000; 14400; 16384; 28800; 32768 | ||
| 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/6; 4096/8; 4096/16; 5000/4; 5000/6; 5000/8; 5000/10; 5000/12; 5000/16; | ||
| 8192/8; 8192/10; /8192/16; 10000/8; 10000/10; 10000/16; | ||
| Fase de saída | Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W- | |
| Tensão de fonte | DC5V; DC8-30V | |
| Outlettype | Cabo para fora do lado | |
| Modo de saída | NPN/PNP (saída de coletor aberto) | |
| Saída da tensão | ||
| Saída push pull | ||
| linha movimentação (26LS31) TTL | ||
| linha movimentação (DC8-30V) HTL | ||
| Consumo atual | 100mA MAX | |
| Frenquency superior da resposta | 100KHZ | |
| Ondinha permissível | ≤3%rms | |
| Tensão da carga | ≤DC30V | |
| Terra | para não conectar ao codificador | |
| Mark à relação de espaço | 45% a 55% | |
| começando o torque | menos de 80 x 10-3 N.m | |
| Momento de Intertia | menos do que 100x 10-6kg.m2 | |
| Carga de eixo | 70N radial; 50N axial | |
| REV superior | 3000RPM | |
| Carregando a vida | 1.5x109 revs na carga avaliado (100000hours em 2500RPM) | |
| Temperatura ambiental | Funcionamento: - 20 ~+85°; armazenamento: - 25 ~+90° | |
| Umidade ambiental | Funcionamento e armazenamento: 35-85%RH (noncondensing) | |
| Vibração (resista) | Amplitude 0.75mm, 5-55Hz, 2 horas para a linha central três individualmente | |
| Peúga (resista) | 1960m/s2, Senhora 11 três vezes para X, Y, sentido de Z individualmente | |
| Material do eixo | De aço inoxidável | |
| Shell Material | Alumínio moldado do diâmetro | |
| Comprimento do cabo | 1000mm (cabo com proteção) | |
| Categoria da proteção | IP50 | |
| Comprimento do cabo | 1M (o comprimento do cabo poderia ser adicionado apropriadamente perto | |
| exija, mas precisa o pagamento individualmente) | ||
| Certificação | CE | |
| pacote | Caixa da caixa | |
| Peso líquido | Sobre 360g (com pacote) | |
Princípio de codificador
Saídas giratórias incrementais de um codificador um a determinada quantia dos pulsos pela revolução. O mais alto este número de PPR, menor o ângulo entre cada pulso. Este número de PPR é fixado para codificadores incrementais ordinários. Os codificadores incrementais programáveis podem ajustar este valor a um número desejado por uma mudança de software.
Hoje a maioria de codificadores incrementais têm um push pull (HTL) ou (TTL) o motorista da saída RS422, estes substituiu a maioria dos circuitos de saída mais velhos como o coletor aberto NPN, coletor aberto PNP, saída da tensão.
Os circuitos (HTL) push pull, igualmente conhecidos como o totem, fornecem um nível de sinal que corresponda à tensão de fonte aplicada. A tensão de fonte varia tipicamente de 8 a 30 VDC.
Com conexões que apropriadas você pode usar a relação push pull para substituir circuitos abertos verdadeiros do coletor usando um diodo externo conectado em uma maneira de limitar o sentido da corrente para (TTL) os circuitos RS422 forneça um nível de sinal constante de 5 V que não seja dependente da tensão de fonte. Duas escalas da tensão de fonte podem ser selecionadas: 4,75 a 5,5 VDC (pode ser usado para substituir motoristas da saída de coletor aberto) ou 8 a 30 VDC. Usando sinais de diferencial a saída cumpre inteiramente ao padrão RS422.
Data de produção
1. para 1-10 amostras: 3-5 dias de trabalho
2. para a produção em massa 20-50: 7-10 dias de trabalho
3. para sobre 100pcs, a produção será discutida com os clientes e o navio no tempo
Termos do pagamento:
1. T/T, união ocidental, cartão de crédito, Paypal, etc.
2. 3-5 dias de trabalho depois que o pagamento recebeu
3. Os codificadores estarão uma vez prontos enviado
Expedição
Os bens podem enviado através de TNT, de Fedex, de UPS, de DHL, de EMS, etc.
Você poderia selecionar o expresso de acordo com suas exigências se coletor do frete
Se você não tem nenhuma conta do correio, nós verificaremos e encontraremos um o mais barato e uma segurança expressos para você.
Nossa fábrica tem o desconto de 30% com a maioria de empresa de correio, assim que o preço poderia ser tão barato como possível.
