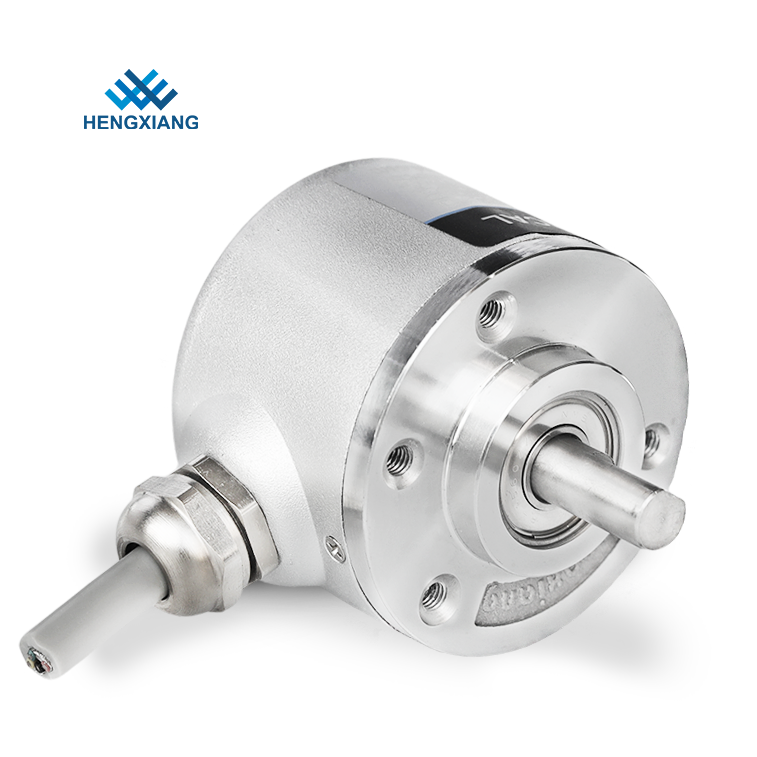

E40S6-1024-3-T-24 S38 Servo motor codificador rotativo 6 mm eixo 1024ppr
Alguns Número de modelo do codificador S38 relacionado
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 DC4,5V
Data de produção
1. para 1 a 10 amostras: 3-5 dias úteis
2. para a produção em massa de 20 a 50 unidades: 7 a 10 dias úteis
3. para mais de 100pcs, a produção será discutida com os clientes e envio no tempo
Especificação da base do produto
| Ponto de referência | Parâmetros |
| Marca | HENGXIANG |
| Tipo de codificador | Codificador incremental |
| Diâmetro externo | 38 mm |
| Espessura | 28 mm |
| Modo de saída | NPN&PNP |
| Voltagem de saída | |
| Saída de puxa-puxa | |
| Output de diferença (TTL,HTL,RS422) | |
| Fase de saída | Fase A, B, Z, A, B, Z- |
| Tipo de saída | Cabo para fora do lado e para trás |
| Grau de protecção | IP50 e IP65 |
| Comprimento do cabo | 1000 mm |
| Pacote | Caixa de cartão |
| Peso líquido | Cerca de 120 g (com embalagem) |
| Certificação | CE/ ISO9001 |
| Corrente de consumo | 100 mA MAX |
| Frequência máxima de resposta | 300 kHz |
| Ondulação admissível | ≤ 3% rms |
| Tensão de carga | ≤ 30 V DC |
| Torque de arranque | menos de 4,4 × 10-3 N.m. |
| Momento intertia | Menos de 1,5 x 10-6 kg.m2 |
| Carga do eixo | Radial 40N; axial 20N |
Teoria técnica
Hoje, a maioria dos codificadores incrementais tem um driver de saída Push-Pull (HTL) ou RS422 (TTL), estes substituíram a maioria dos circuitos de saída mais antigos como Open Collector NPN, Open Collector PNP, Voltage Output.
Os circuitos Push-Pull (HTL), também conhecidos como Totem Pole, fornecem um nível de sinal que corresponde à tensão de alimentação aplicada.
With proper connections you can use the Push Pull interface to replace true open collector circuits by using an external diode connected in a way to limit the direction of the current for RS422 (TTL) circuits provide a constant 5 V signal level that is not dependent on the supply voltagePodem ser selecionadas duas faixas de tensão de alimentação: de 4,75 a 5,5 VDC (podem ser utilizadas para substituir os condutores de saída abertos do colector) ou de 8 a 30 VDC.Usando sinais diferenciais a saída é totalmente conforme com o padrão RS422.
As saídas diferenciais têm a maior capacidade de resposta de frequência e a melhor imunidade ao ruído.
Substituição dos condutores de saída mais antigos
Questões que necessitam de atenção
1. Deve escolher a tensão de alimentação: DC5V ou DC8-30V
2. Deve escolher o número de modelo da placa de mola de folha se você selecionar o codificador de eixo oco
3. Por favor, informe a velocidade do motor (RPM) que você realmente usa
4Se tiverem quaisquer outros requisitos, por favor forneçam parâmetros detalhados
Transporte
1Os produtos podem ser enviados via TNT, FedEx, UPS, DHL, EMS, etc.
2Pode escolher o expresso de acordo com as suas necessidades se o transportador
3Se você não tiver nenhuma conta de correio, vamos verificar e encontrar o mais barato e seguro expresso para você.
4A nossa fábrica tem 30% de desconto com a maioria das empresas de correio, por isso o preço pode ser o mais barato possível.
Pacote
Cada codificador é embalado numa caixa segura com uma bolha protetora.
Depois, todos os codificadores serão colocados numa caixa maior para preparar o carregamento.
