pro placa do arduino

placa do arduino

Vista geral

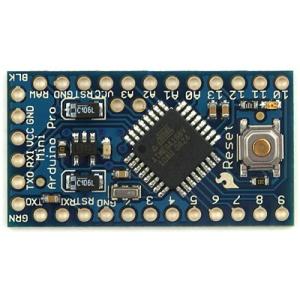

O pro mini de Arduino é uma placa do microcontrolador baseada no ATmega168 (folha de dados). Tem 14 pinos digitais do entrada/saída (de que 6 podem ser usados enquanto saídas de PWM), 6 entradas análogas, um ressonador a bordo, um boto de restauraço, e furos para encabeçamentos do pino de montagem. O encabeçamento de seis pinos pode ser conectado a uma placa do cabo de FTDI ou da fuga de Sparkfun para fornecer o poder e a comunicaço de USB placa.

O pro mini de Arduino é pretendido para a instalaço semi-permanente nos objetos ou nas exposições. A placa vem sem encabeçamentos pre-montados, permitindo o uso de vários tipos de conectores ou da solda direta dos fios. A disposiço do pino é compatível com o Arduino mini.

Há a verso dois do pro mini. Um corre em 3.3V e 8 megahertz, os outro em 5V e 16 megahertz.

O pro mini de Arduino foi projetado e fabricado pela eletrônica de SparkFun.

Sumário

Poder

O pro mini de Arduino pode ser posto com uma placa do cabo ou da fuga de FTDI conectada a seu encabeçamento de seis pinos, ou com uma fonte 3.3V ou 5V regulada (segundo o modelo) no pino Vcc ou uma fonte no regulada no pino CRU.

Os pinos do poder so como segue:

• CRU. Para fornecer uma tenso (no regulada) crua placa.



• VCC. A fonte regulada de 3,3 ou 5 volts.



• Terra. Pinos terra.

Memória

O ATmega168 tem 16 KB da memória Flash para armazenar o código (de que 2 KB so usados para o bootloader). Tem 1 KB de SRAM e 512 bytes de EEPROM (que pode ser lido e escrito com a biblioteca de EEPROM).

Entrada e saída

Cada um dos 14 pinos digitais no pro mini pode ser usado como uma entrada ou uma saída, usando o pinMode (), o digitalWrite (), e as funções do digitalRead (). Operam-se em 3,3 ou 5 volts (segundo o modelo). Cada pino pode fornecer ou receber um máximo de 40 miliampères e manda um interno levantar o resistor (desligado revelia) de 20-50 kOhms. Além, alguns pinos especializaram funções:

• Série: 0 (RX) e 1 (TX). Usado para receber (RX) e transmitir dados de série de (TX) TTL. Estes pinos so conectados aos pinos TX-0 e RX-1 dos seis encabeçamentos do pino.



• Interrupções externos: 2 e 3. Estes pinos podem ser configurados para provocar uma interrupço em um baixo valor, uma aumentaço ou uma borda de queda, ou uma mudança no valor. Veja a funço do attachInterrupt () para detalhes.



• PWM: 3, 5, 6, 9, 10, e 11. fornecem PWM de 8 bits output a funço do analogWrite ().



• SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Uma comunicaço de SPI do apoio destes pinos, que, embora desde que pelo hardware subjacente, no seja incluída atualmente na língua de Arduino.



• Diodo emissor de luz: 13. Há um diodo emissor de luz do acessório conectado ao pino digital 13. Quando o pino é elevado valor, o diodo emissor de luz está ligada, quando o pino é BAIXO, ele está.

O pro mini tem 6 entradas análogas, cada qual fornecem 10 bocados da definiço (isto é 1024 valores diferentes). Quatro deles esto nos encabeçamentos na borda da placa; dois (entradas 4 e 5) em furos no interior da placa. As entradas análogas medem da terra a VCC. Adicionalmente, alguns pinos especializaram a funcionalidade:

• MIM²C: 4(SDA)e5(LCC). Apoio mim^uma comunicaço de² C (TWI) usando a biblioteca do fio.

Há um outro pino na placa:

• Restauraço. Traga esta linha PONTO BAIXO para restaurar o microcontrolador. Usado tipicamente para adicionar um boto de restauraço aos protetores que obstruem esse na placa.

Veja igualmente o mapeamento entre os pinos de Arduino e os portos ATmega168.

Uma comunicaço

O pro mini de Arduino tem um número de facilidades para comunicar-se com um computador, um outro Arduino, ou uns outros microcontroladores. O ATmega168 fornece uma comunicaço de série de UART TTL, que esteja disponível nos pinos digitais 0 (RX) e 1 (TX). O software de Arduino inclui um monitor de série que permita que os dados textuais simples sejam enviados a e da placa de Arduino através de uma conexo de USB.

Uma biblioteca de SoftwareSerial permite uma comunicaço de série em alguns dos pro mini pinos digitais.

O ATmega168 igualmente apoia uma comunicaço de I2C (TWI) e de SPI. O software de Arduino inclui uma biblioteca do fio para simplificar o uso do ônibus de I2C; veja a referência para detalhes. Para usar a comunicaço de SPI, veja por favor a folha de dados ATmega168.

Programaço

O pro mini de Arduino pode ser programado com o software de Arduino (transferência). Para detalhes, veja a referência e os cursos.

O ATmega168 no pro mini de Arduino vem preburned com um bootloader que permita que você lhe transfira arquivos pela rede o código novo sem o uso de um programador externo do hardware. Comunica-se usando o protocolo STK500 original (referência, de encabeçamento de C arquivos).

Você pode igualmente contornear o bootloader e programar o ATmega168 com um programador externo; veja estas instruções para detalhes.

Automático (software) restaurado

Um pouco ento exigindo uma imprensa física do boto de restauraço antes de uma transferência de arquivo pela rede, o pro mini de Arduino é projetado em uma maneira que permita que seja restaurado pelo software que corre em um computador conectado. Um dos pinos no encabeçamento do seis-pino é conectado linha da restauraço do ATmega168 através de um capacitor de 100 nanofarad. Este pino conecta a uma das linhas de controle do fluxo do hardware do conversor USB--de série conectado ao encabeçamento: RTS ao usar um cabo de FTDI, DTR ao usar a placa da fuga de Sparkfun. Quando esta linha estiver afirmada (tomado o ponto baixo), a linha da restauraço deixa cair por muito tempo bastante para restaurar a microplaqueta. O software de Arduino usa esta capacidade de permitir que você transfira arquivos pela rede o código simplesmente pressionando o boto da transferência de arquivo pela rede no ambiente de Arduino. Isto significa que o bootloader pode ter um intervalo mais curto, enquanto a reduço da linha da restauraço pode bem-ser coordenada com o começo da transferência de arquivo pela rede.

Esta instalaço tem outras implicações. Quando o pro mini é conectado a um computador que corre Mac OS X ou Linux, restaura cada vez que uma conexo é feita a ela do software (através de USB). Para o seguinte metade-segundo ou assim, o bootloader está correndo no pro. Quando estiver programado ignorar os dados deformados (isto é qualquer coisa além de uma transferência de arquivo pela rede do código novo), interceptará os bytes primeiros dos dados enviados placa depois que uma conexo é aberta. Se um esboço que corre na placa recebe a único configuraço ou os outros dados quando começa primeiramente, certifique-se de que o software com que comunica esperas um segundo após ter aberto a conexo e antes de enviar estes dados.

Características físicas

As dimensões do pro mini PWB so aproximadamente 0,7" x 1,3".
