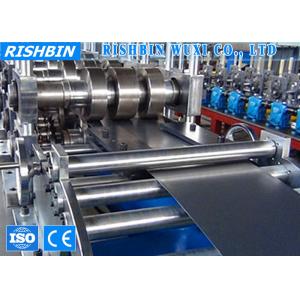

Lamine o corte do aço ao rolo do metal do comprimento que forma a máquina com 0 - 30 m/velocidade mínima

Número de modelo:RH-CL-711
Lugar de origem:China
Quantidade de ordem mínima:1 conjunto
Termos do pagamento:T / T, L / C
Capacidade da fonte:200 grupos pelo ano
Tempo de entrega:60 dias úteis
Contate

Add to Cart

Dos Estados-Site
Wuxi Jiangsu China
Endereço: 号 do 江苏省无锡市惠山区洛社镇石塘湾运河东路 5
Fornecedor do último login vezes: No 1 Horas
Detalhes do produto Perfil da empresa
Detalhes do produto

Lamine o corte do aço ao rolo do metal do comprimento que forma a máquina com 0 - 30 m/velocidade mínima





Os parmetros técnicos principais do corte ao comprimento rolam formando a máquina



Nome do produto

Artigo

Descriço





Corte ao comprimento o rolo que forma a máquina



Espessura

0.4mm-3.0 milímetro

Material

O aço galvanizado e lamina o aço

Largura da folha

1300mm

Dimetro interno da bobina

Φ450mm-Φ550mm

Dimetro exterior da bobina

≤Φ1400mm

Capacidade de Decoiler

≤8T

Poder do motor principal

11,0 quilowatts

Linha velocidade de trabalho

0-30m/min

Corte preciso do comprimento

±1.0mm

Material da lmina de corte

Cr12

Rígido da lmina de corte

HRC58°━60°

Sistema de controlo elétrico

Programa do PLC equipado para a operaço





Componentes principais do corte ao rolo do comprimento que forma a máquina



Decoiler/Uncoiler

1 unidade

Guia de alimentaço

1 unidade

Rolo principal que forma a máquina

1 unidade

Dispositivo hidráulico do corte

1 unidade

Estaço hidráulica

1 unidade

Painel de controlo do computador do PLC

1 unidade

Tabela do Runout

1 unidade


Especificaço detalhada



1. Decoiler hidráulico

 Sua capacidade é 8T, descarregando a bobina de aço, movimento vertical e horizontal pelos pistões, de modo que a bobina do guia pudesse ser no rolo de tenso do de-coiler.

2. Dispositivo de guiamento

Compor perto: placa de alimentaço da extenso, pressionando o rolo.

 Funço: A assistência para alimentar o aço em endireita a máquina lisamente.

3. Endireite a unidade

Construço de aço: base da máquina, abrigando. Um par endireite rolos, rolo superior envolvido com plutônio, três PCes de nivelar rolos

Funço: endireite a chapa de aço. Endireite rolos pode ser levantado. O afastamento entre o nivelamento de rolos para cima e para baixo pode ser ajustado mo roda, para serir para a espessura material diferente.

4. Máquina de corte

Compor pelo suporte da máquina, pela cremalheira da faca, pela trilha do guia, pela bomba de óleo e pelas facas.

Funço: devido ao corte ou situaço especial, para assegurar o aço participe no processo seguinte em ordem.

5. Empilhador

Compor pelo suporte da máquina, base de apoio, rolo grande do aço do dimetro.

6. Sistema elétrico

Compor pelo armário elétrico do suporte, pelo programa do PLC instalados, pela tela de toque etc.

Funço: para controlar a linha de produço inteira.



Processo tecnologico



O → da carga do Coiler alimentar-com no guiamento (a folha de metal é guiada na primeira estaço de formaço) →straighten

empilhador do → do corte do forming→ do rolling→ do → que corre para fora





Imagem de Referfence









Nossa vantagem

  • De alta qualidade
  • Seguro
  • Durável
  • Preço razoável
  • Bom após o serviço
  • Mais de 10 anos de experiência
