A compatibilidade eletrónica filtra o núcleo comum do modo usou o magnetics KMN211308E amorfo e do nanocrystalline dos núcleos do rei
Brand Name:King Magnetics
Certification:RoHS, UL94-V0(Plastic Case)
Model Number:KMN211308E
Minimum Order Quantity:10 pcs
Delivery Time:15 days
Payment Terms:T/T
Contate
Add to Cart
Fornecedor verificado
Zhuhai Guangdong China
Endereço:
1/F, estrada de Pingxi 5, ciência de Nanping e zona da tecnologia, Zhuhai, Guangdong, 519060, China
Fornecedor do último login vezes:
No 36 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Porque nos escolha?!!
> Dez anos de experiência na fabricaço amorfa e nos núcleos do nanocrystalline.
> Nossa própria fábrica produz, nós faz somente os núcleos magnéticos de alta qualidade.
> A qualidade é nossa cultura. 100% testado antes de enviar.
> Alibaba troca a segurança, connosco seu dinheiro no cofre forte!
> O elevado desempenho, nossos núcleos pode encontrar o padro do mundo - qualidade.
> Seu inquérito responsed em 24 HORAS. O tempo é OURO!
> A ordem pequena é bem-vinda, nós presta serviços de manutenço a cada cliente!

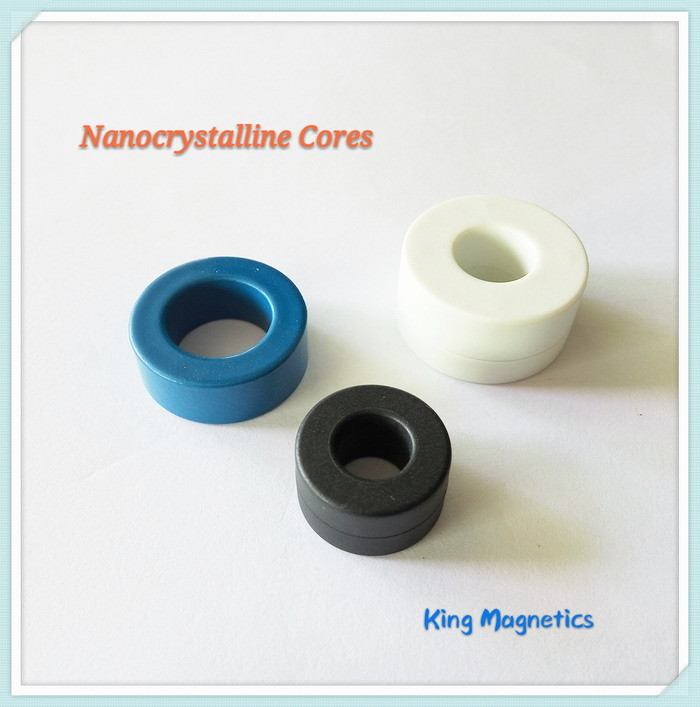

Núcleos de Nanocrystalline para bloqueadores comuns do modo
Agradecimentos para o desenvolvimento da tecnologia amorfa e do
nanocrystalline, que é uma tecnologia muito importante em materiais
magnéticos do modem, em núcleos e em componentes indutivos. O rei
Magnetics desenvolveu a série de núcleos do nanocrystalline para
bloqueadores comuns do modo.
Os núcleos de Nanocrystalline têm a permeabilidade muito alta sobre
de baixa frequência alta frequência até 30Mhz. So muito apropriados
para o bloqueador comum do modo ao usado como o filtro da
compatibilidade electrónica para comprimir o ruído comum conduzido
do modo. Comparado ao núcleo de ferrite tradicional, o núcleo do
nanocrystalline tem muitas vantagens como a indutncia alta, bom
filtro eficaz, tamanho pequeno e o volume, abaixa voltas do fio de
cobre, do consumo de uma mais baixa potência e da eficiência
elevada.
Os núcleos de Nanocrystalline têm a alta temperatura sobre 560℃,
núcleo do curie de ferrite muito mais altamente do que tradicional
sobre 200℃. A alta temperatura do curie faz a núcleo do
nanocrystalline a estabilidade térmica excelente, e pode trabalho
contínuo até no ambiente 120℃.
Os núcleos de Nanocrystalline so a melhor escolha para a aplicaço
do bloqueador comum do modo.
Características
Material: núcleo Fe-baseado de Nanocrystalline
Induço da densidade de fluxo da saturaço: 1.25T
Permeabilidade @ 10KHz: > 50000
Permeabilidade @ 100KHz: >10500
Temperatura de curie (℃): 560
Empilhando o fator: 0,78
Magneto-estriço da saturaço (*10^-6): <2
Resistividade (μΩ.cm): 115
Espessura da fita: 25μm
Formas do núcleo: Núcleo de Troidal
Aplicações
>> Filtro da compatibilidade electrónica
>> fonte de alimentaço comutada do modo
>> fonte de alimentaço do computador
>> uma comunicaço e fonte de alimentaço da rede
>> fonte de alimentaço do laser e do raio X
>> equipamento de soldadura e fonte de alimentaço elétrica do
chapeamento
>> equipamento da energia solar e gerador de energias eólicas
>> dispositivo bonde do agregado familiar
>> fonte de alimentaço Uninterruptable (UPS)
>> conversor de frequência
>> equipamento de aquecimento introduzido
>> fontes de alimentaço railway de alta velocidade
A compatibilidade electrónica filtra o magnetics usado KMN211308E amorfo do modo núcleo comum e do nanocrystalline dos núcleos do rei
Núcleos padro
| Número da peça. | Dimensões do núcleo | Dimensões do caso | Effictive cruz seço | Meio trajeto comprimento | Peso | Valor mínimo do AL | |||||
| od | identificaço | h | OD | Identificaço | H | AFe | lFe | mFe | 10kHz | 100kHz | |
| milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | cm2 | cm | g | μH | μH | |
| KMN986545 | 9,8 | 6,5 | 4,5 | 11,3 | 5 | 6,1 | 0,06 | 2,6 | 1,1 | 14,2 | 3,0 |
| KMN120805 | 12 | 8 | 4,5 | 14,5 | 6,3 | 6,9 | 0,07 | 3,1 | 1,6 | 15,6 | 3,7 |
| KMN161008 | 16 | 10 | 8 | 17,8 | 8,4 | 9,9 | 0,19 | 4,1 | 5,5 | 34,6 | 6,9 |
| KMN191510 | 19 | 15 | 10 | 21,2 | 13,5 | 12,3 | 0,16 | 5,3 | 6,0 | 22,0 | 4,4 |
| KMN201208 | 20 | 12 | 8 | 21,7 | 10,8 | 9,9 | 0,25 | 5,0 | 9,1 | 37,4 | 7,5 |
| KMN211308E * | 21,3 | 13,6 | 8 | 22 | 13 | 8,8 | 0,24 | 5,5 | 9,5 | 33,0 | 6,6 |
| KMN252010 | 25 | 20 | 10 | 28 | 17,2 | 13,2 | 0,20 | 7,1 | 10 | 20,8 | 4,2 |
| KMN261610 | 26 | 16 | 10 | 28,3 | 14 | 12,8 | 0,39 | 6,6 | 19 | 44,6 | 8,9 |
| KMN302010 | 30 | 20 | 10 | 33,2 | 17,8 | 13,3 | 0,39 | 7,9 | 22 | 37,4 | 7,5 |
| KMN302015 | 30 | 20 | 15 | 33,6 | 17,8 | 17,8 | 0,59 | 7,9 | 33 | 56,2 | 11,2 |
| KMN322010 | 32 | 20 | 10 | 34,4 | 18,1 | 13 | 0,47 | 8,2 | 28 | 43,2 | 8,6 |
| KMN322015 | 32 | 20 | 15 | 34,6 | 17,9 | 18,2 | 0,70 | 8,2 | 42 | 64,8 | 13,0 |
| KMN402515 | 40 | 25 | 15 | 44,4 | 22 | 18,8 | 0,88 | 10,2 | 65 | 64,8 | 13,0 |
| KMN403215 | 40 | 32 | 15 | 44,9 | 28,8 | 18,8 | 0,47 | 11,3 | 38 | 31,2 | 6,2 |
| KMN503220 | 50 | 32 | 20 | 53,8 | 28,5 | 24 | 1,40 | 12,9 | 131 | 68,5 | 16,4 |
| KMN504020 | 50 | 40 | 20 | 53,6 | 37,1 | 23 | 0,78 | 14,1 | 80 | 34,7 | 8,3 |
| KMN644025 | 64 | 40 | 25 | 67,4 | 37 | 29,3 | 2,34 | 16,3 | 277 | 90,0 | 21,6 |
| KMN805025 | 80 | 50 | 25 | 83,5 | 47,2 | 28,8 | 2,93 | 20,4 | 433 | 90,0 | 21,6 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1,56 | 28,3 | 320 | 34,7 | 8,3 |
| KMN1027625 | 102 | 76 | 25 | 107 | 71 | 30 | 2,54 | 27,9 | 514 | 57,0 | 13,7 |
| KMN1309030 | 130 | 90 | 30 | 135 | 85 | 35 | 4,68 | 34,5 | 1172 | 85,1 | 20,4 |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2,93 | 45,5 | 966 | 40,3 | 9,7 |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4,88 | 45,5 | 1609 | 67,2 | 16,1 |
* cola Epoxy revestida.
Estes núcleos so nossos produtos padro, nós podem igualmente projetar e produzir núcleos do elevado desempenho de acordo com as exigências de cliente, incluindo tamanhos, indutncia e aplicações. Nós podemos ajudar clientes a selecionar os melhores núcleos do desempenho.
Vista geral dos produtos
Nós fazemos núcleos aos desenhos do cliente. Se você precisa núcleos feitos sob encomenda, envie-nos por favor o desenho.
Transferência completa amorfa e do nanocrystalline dos núcleos do catálogo:
http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf
