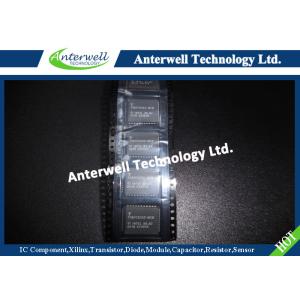

TS87C52X2-MCB IC eletrônico lasca os Kbytes de 8 bits ROM/OTP do microcontrolador 8

Kbytes de 8 bits ROM/OTP do microcontrolador 8, ROMless

TS80C32X2 TS87C52X2 TS80C52X2 AT80C32X2 AT80C52X2 AT87C52X2

Características

• 80C52 compatível

  – Pin 8051 e instruço compatíveis

  – Quatro portos de 8 bits do I/O

  – Três temporizadores/contadores de 16 bits

  – Borrador RAM de 256 bytes

• Arquitetura de alta velocidade

• 40 megahertz em 5V, 30 megahertz em 3V

• Capacidade da melhoria da velocidade X2 (6 pulsos de disparo/ciclos de máquina)

  – 30 megahertz em 5V, 20 megahertz em 3V (equivalente a 60 megahertz em 5V, a 40 megahertz em 3V)

• Ponteiro de dados duplo

• Em-microplaqueta ROM/EPROM (8Kbytes)

• Pulso de disparo programável para fora e temporizador Up/Down/2 contrários

• Restauraço assíncrona do porto

• Estrutura de interrupço com

  – 6 fontes da interrupço

  – Sistema de interrupço de prioridade de 4 níveis

• Completamente - o duplex aumentou UART

  – Detecço de erro da moldaço

  – Reconhecimento automático do endereço

• Baixo IEM (iniba a CERVEJA INGLESA)

• Modos de controle do poder

  – Modo inativo

  – Modo do poder-para baixo

  – Bandeira do sem energia

• Uma vez modo (emulation da Em-microplaqueta)

• Fonte de alimentaço: 4,5 - 5.5V, 2,7 - 5.5V

• Variações da temperatura: Comercial (0 a 70oC) e industrial (- 40 a 85oC)

• Pacotes: PDIL40, PLCC44, VQFP44 1,4, PQFP44 (pegada 13,9)

Descriço

TS80C52X2 é ROM do CMOS do elevado desempenho, OTP, EPROM e versões de ROMless do microcontrolador de 8 bits da única microplaqueta de 80C51 CMOS.

O TS80C52X2 retém todas as características do 80C51 com capacidade prolongada de ROM/EPROM (8 Kbytes), 256 bytes de RAM interno, sistemas nivelados da fonte uns 6, de interrupço 4, um oscilator da em-microplaqueta e três temporizadores/contadores.

Além, o TS80C52X2 tem um ponteiro de dados duplo, um canal de série mais versátil que facilite uma comunicaço do multiprocessador (EUART) e um mecanismo da melhoria da velocidade X2.

O projeto inteiramente estático do TS80C52X2 reserva reduzir o consumo de potência do sistema derrubando a frequência de pulso de disparo a todo o valor, mesmo C.C., sem perda de dados.

O TS80C52X2 tem 2 modos software-selecionáveis de atividade reduzida para uma reduço mais adicional no consumo de potência. No modo inativo o processador central é congelado quando os temporizadores, a porta de série e o sistema de interrupço ainda se operarem. No modo do poder-para baixo RAM salvar e todas funções restantes so inoperantes.

Avaliações máximas absolutas⁽¹⁾

Temperatura de Ambiant sob a polarizaço:

  C = anúncio publicitário ...................................................... 0°C a 70°C

  Mim = ........................................................ - 40°C industrial a 85°C

Temperatura de armazenamento .................................... -65°C a + 150°C

Tenso em V_{centímetro cúbico} a V_SS ......................................... - 0.5V + a 7 V

Tenso em V_PP a V_SS ....................................... - 0.5V + a 13 V

Tenso em algum Pin a V_SS .......................... - 0.5V a VCC + 0.5V

Dissipaço de poder ........................................................... 1 W⁽²⁾

Notas:

1. Os esforços a ou acima daqueles alistados sob “avaliações máximas absolutas” podem causar dano permanente ao dispositivo. Este é um esforço que avalia somente e a operaço funcional do dispositivo nestes ou de nenhuma outra condições acima daqueles indicados nas seções operacionais desta especificaço no é implicada. A exposiço s condições da avaliaço máxima absoluta pode afetar a confiança do dispositivo.

2. Este valor é baseado no máximo - permissível morrem a temperatura e a resistência térmica do pacote.

Diagrama de bloco

Configuraço de Pin
