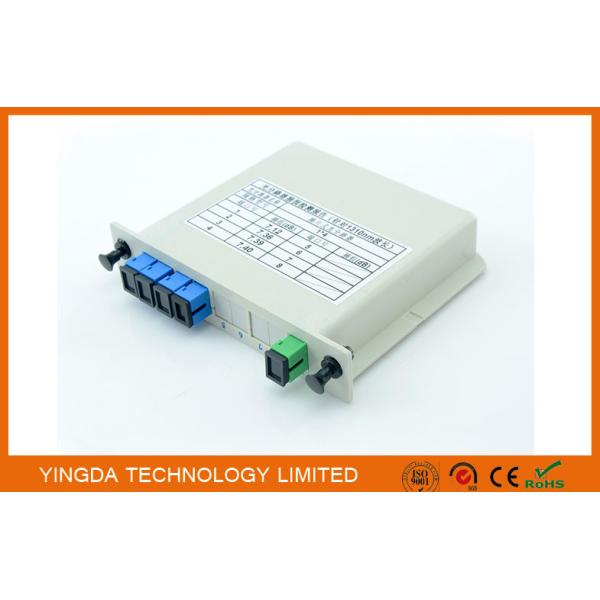

Divisor 1x4 na caixa de LGX, G657A1 do PLC EPON da fibra óptica, fibra SMF-28e de G652D Corning
Número de modelo:YD-PLC-LG-104-SC-10
Lugar de origem:China
Quantidade de ordem mínima:50 pcs
Capacidade da fonte:10 mil computadores por mês
Tempo de entrega:5-8days após o pagamento
Detalhes de empacotamento:1pc/box
Contate
Add to Cart
Fornecedor verificado
Shenzhen Guangdong China
Endereço:
A507 5F, China Zhenhua Production Center, 64Heping estrada, Longhua, Shenzhen, China
Fornecedor do último login vezes:
No 44 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Módulo da gaveta do divisor do PLC da fibra óptica de
EPON 1*4, divisor do 1:4 na caixa de LGX
O divisor planar de (PLC) do circuito do
lightwave é um tipo de dispositivo óptico da
gesto do poder que é
fabricado usando a tecnologia óptica do medidor
de ondas do silicone. Caracteriza o
tamanho pequeno, confiança alta,
a escala de comprimento de onda de
funcionamento larga e a boa uniformidade do
canal--canal, e so amplamente utilizadas
nas redes de PON para realizar o sinal óptico
põe a rachadura.
YINGDA fornece séries inteiras de produtos do
divisor 1xN e 2xN que so
costurados para aplicações específicas.
Todos os produtos cumprem as
exigências GR-1209-CORE-2001 e GR-1221-CORE-1999.
Características
- Baixa perda de inserço
- Baixo PDL
- Isolamento alto
- Projeto compacto
- Boa uniformidade do canal--canal
- Comprimento de onda de funcionamento largo
- Confiança e estabilidade altas
Conformidade
- Telcordia GR-1209-CORE
- Telcordia GR-1221-CORE
- RoHS
Aplicações
- FTTH
- Rede de PON
- Relações de CATV
- Equipamento de comunicaço
Especificaço
Table1 – divisor do PLC 1×N
Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||
Tipo da fibra | G657A1 ou como a ordem dos clientes | ||||
Configuraço do porto | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
Perda de inserço (DB) | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 |
Uniformidade da perda (DB) | 0,6 | 0,8 | 1,2 | 1,5 | 2 |
Perda dependente da polarizaço (DB) | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 |
Perda dependente do comprimento de onda (DB) | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
Perda do dependente da temperatura | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
Perda do retorno (DB) | 55/50 | ||||
Temperatura de funcionamento | -40~+85 | ||||
Directividade (dB) | ≥ 55 | ||||
Temperatura de armazenamento | -40~+85 | ||||
Tabela 2 – divisor do PLC 2×N
Parmetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||
Tipo da fibra | SMF-28e ou cliente especificado | ||||
Perda de inserço (DB) | 4,2 | 7,6 | 11,0 | 14,5 | 17,5 |
Uniformidade da perda (DB) | 0,8 | 1,5 | 1,5 | 2,0 | 2,5 |
Perda do retorno (DB) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Dependente da polarizaço | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 |
Directividade (dB) | 55 | 55 | 55 | 55 | 55 |
Dependente do comprimento de onda | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
Estabilidade de temperatura | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Temperatura de funcionamento (°C) | -40~85 | ||||
Temperatura de armazenamento (°C) | -40~85 | ||||
Dimenso do módulo (milímetros) | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
Notas:
- Especificado sem conectores.
- Adicione uma perda 0.2dB adicional pelo conector.
- 1x64,1x128,2x64 igualmente pode ser oferecido.
