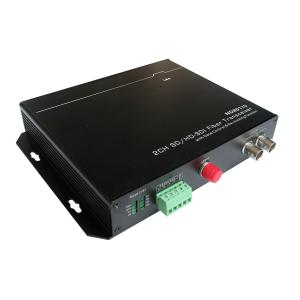

Conversor do plug and play 60km HD SDI, transceptor ótico da auto detecção do SD
Número de modelo:ND-8012D
Lugar de origem:Shenzhen, China.
Quantidade de ordem mínima:1PC
Termos do pagamento:T/T, Western Union
Capacidade da fonte:De acordo com os produtos diferentes, a saída mensal é diferente
Tempo de entrega:De acordo com o quantiy e o estoque, 3-4 dias de trabalho após o pagamento
Contate
Add to Cart
Dos Estados-activa
Shenzhen Guangdong China
Endereço:
parque industrial Gushu Xixiang Baoan District Shenzhen de Zhuao da construção de 4A B, China, 518126
Fornecedor do último login vezes:
No 24 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Conversor do plug and play 60km HD SDI, transceptor ótico da auto detecço do SD
1. Vista geral
O transceptor ótico de Newbridge® ND8012D HD-SDI é um dispositivo de transmisso perfeito e econômico para transmitir o vídeo de SD/HD-SDI a até 60KM e mais, ao áudio e aos dados RS485 encaixados através da fibra ótica.
O transmissor é usado como a emisso e o receptor é usado como recebendo. Sistema de apoio de acordo com o padro de SMPTE292M, de SMPTE259M, assim como o formato digital do sinal da tevê de DVB-ASI (EN50083-9).
ND8012D | l sinal audio encaixado vídeo do canal SD/HD do apoio 2 através da fibra l SD, auto-detecço de HD, apoiou a taxa de transmisso de 270 Mbit/s a 1.485G bit/s l distncia de transmisso é 0km a 40KM através da fibra multimodo ou da fibra do único modo. l apoia SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) e DVB-ASI l funço do plug and play do apoio l indicaço de estado da operaço pelo diodo emissor de luz |
diagrama 3.Application
4. Dimensões
5. Especificações
| Modelo/nome | ND-8012D |
| Quantidade/tipo | Único modo, única fibra |
| Porto video | 2CH BNC SD/HD-SDI |
| Distncia de transmisso | 0m-20Km/40km/60KM opcionais |
| Conector da fibra | FC |
| Comprimento de onda | 1310nm/1550nm |
| Poder transmitido | -10dbm~-3dbm |
| Sensibilidade de recepço máxima | <-34dbm> |
| Tipo do sinal | SD-SDI (270Mbps) /HD-SDI (1.485Gbps) |
| Formato da entrada do apoio | SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/30Hz |
| Padro video | SMPTE 292M, SMPTE 259M |
| Comm dos DADOS. método | 2CH RS - 485/meios - duplex/terminais industriais |
| -para fora no nível bonde | 800mVp-p±10% |
| Ohm de In-0ut | 75Ohm |
| Áudio de Digitas | 48KHz |
| Canal audio digital de AES | 8CH |
| Fonte de alimentaço | 5~24DC |
| Consumo de potência | 3~5 watts |
| Temperatura de funcionamento | 0°C ~ 60°C/32°F ~ 140°F |
| Temperatura de armazenamento | -30°C ~ 70°C/-22°F ~158°F |
| Humidade relativa | RH de 20~90% (No-condensaço) |
| Dimenso | 176 x 146 x 30 milímetros/6.97x 6.75x 1,18 dentro |
| Peso | 900g (Tx e Rx) |
6. informaço da ordem
| Número da peça | Descriço do produto | Unidade |
| ND-8012D-Tx | Ótico-transmissor de SD/HD-SDI | PCes |
| ND-8012D-Rx | Ótico-receptor de SD/HD-SDI | PCes |
