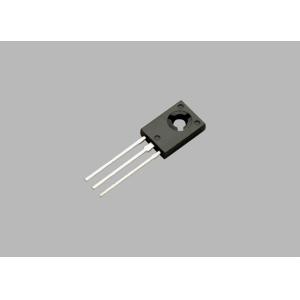

TO-126 Plástico-encapsulam transistor
Transistor de TIP122 Darlington (NPN)
Transistor de TIP127 Darlington (PNP)
1. EMISSOR
2. COLETOR
3. BASE
MARCAÇO
TIP122, código de TIP127=Device
Ponto contínuo = verde que molda o dispositivo composto, se nenhum, o dispositivo normal XX=Code
Circuito equivalente
INFORMAÇO PEDINDO
Número da peça | Pacote | Método da embalagem | Quantidade do bloco |
TIP122 | TO-126 | Volume | 200pcs/Bag |
TIP127 | TO-126 | Volume | 200pcs/Bag |
TIP122-TU | TO-126 | Tubo | 60pcs/Tube |
TIP127-TU | TO-126 | Tubo | 60pcs/Tube |
Símbolo | Parmetro | TIP122 | TIP127 | Unidade |
VCBO | Tenso da Coletor-base | 100 | -100 | V |
VCEO | Tenso do Coletor-emissor | 100 | -100 | V |
VEBO | Tenso da Emissor-base | 5 | -5 | V |
MIMC | Corrente de coletor - contínua | 5 | -5 | A |
PC * | Dissipaço de poder do coletor | 1,25 | W | |
RθJA | Junço da resistência térmica a ambiental | 100 | ℃/W | |
RθJc | Junço de resistência térmica ao caso | 8,33 | ℃/W | |
TJ | Temperatura de junço | 150 | ℃ | |
Tstg | Temperatura de armazenamento | -55~+150 | ℃ |
Ta =25 Š salvo disposiço em contrário
TIP122 NPN | |||||
Parmetro | Símbolo | Condições de teste | Minuto | Máximo | Unidade |
tenso de diviso da Coletor-base | V (BR) CBO | MimC=1mA, ISTO É =0 | 100 | V | |
tenso de diviso do Coletor-emissor | VCEO (SUS) | MimC=30mA, IB=0 | 100 | V | |
Corrente de interrupço de coletor | ICBO | VCB=100V, ISTO É =0 | 0,2 | miliampère | |
Corrente de interrupço de coletor | ICEO | VCE=50 V, MIMB=0 | 0,5 | miliampère | |
Corrente da interrupço do emissor | IEBO | VEB=5 V, MIMC=0 | 2 | miliampère | |
Ganho atual de C.C. | hFE (1) | VCE= 3V, IC=0.5A | 1000 | ||
hFE (2) | VCE= 3V, IC=3 A | 1000 | 12000 | ||
tenso de saturaço do Coletor-emissor |
VCE (sentado) | MimC=3A, IB=12mA | 2 |
V | |
MIMC=5 A, IB=20mA | 4 | ||||
Tenso do emissor de base | VBE | VCE=3V, IC=3 A | 2,5 | V | |
Capacidade de saída | Espiga | VCB=10V, ISTO É =0, f=0.1MHz | 200 | PF |
TIP127 PNP | |||||
Parmetro | Símbolo | Condições de teste | Minuto | Máximo | Unidade |
tenso de diviso da Coletor-base | V (BR) CBO | MimC=-1mA, ISTO É =0 | -100 | V | |
tenso de diviso do Coletor-emissor | VCEO (SUS) | MimC=-30mA, IB=0 | -100 | V | |
Corrente de interrupço de coletor | ICBO | VCB=-100V, ISTO É =0 | -0,2 | miliampère | |
Corrente de interrupço de coletor | ICEO | VCE=-50 V, MIMB=0 | -0,5 | miliampère | |
Corrente da interrupço do emissor | IEBO | VEB=-5 V, MIMC=0 | -2 | miliampère | |
Ganho atual de C.C. | hFE (1) | VCE=-3V, IC=-0.5A | 1000 | ||
hFE (2) | VCE=-3V, IC=-3A | 1000 | 12000 | ||
tenso de saturaço do Coletor-emissor |
VCE (sentado) | MimC=-3A, IB=-12mA | -2 |
V | |
MIMC=-5 A, IB=-20mA | -4 | ||||
Tenso do emissor de base | VBE | VCE=-3V, IC=-3 A | -2,5 | V | |
Capacidade de saída | Espiga | VCB=-10V, ISTO É =0, f=0.1MHz | 300 | PF |
* este teste é executado sem o dissipador de calor em Ta=25℃.
Dimensões do esboço do pacote TO-126
Símbolo | Dimensões nos milímetros | Dimensões nas polegadas | ||
Minuto | Máximo | Minuto | Máximo | |
A | 2,500 | 2,900 | 0,098 | 0,114 |
A1 | 1,100 | 1,500 | 0,043 | 0,059 |
b | 0,660 | 0,860 | 0,026 | 0,034 |
b1 | 1,170 | 1,370 | 0,046 | 0,054 |
c | 0,450 | 0,600 | 0,018 | 0,024 |
D | 7,400 | 7,800 | 0,291 | 0,307 |
E | 10,600 | 11,000 | 0,417 | 0,433 |
e | 2,290 TIPO | 0,090 TIPOS | ||
e1 | 4,480 | 4,680 | 0,176 | 0,184 |
h | 0,000 | 0,300 | 0,000 | 0,012 |
L | 15,300 | 15,700 | 0,602 | 0,618 |
L1 | 2,100 | 2,300 | 0,083 | 0,091 |
P | 3,900 | 4,100 | 0,154 | 0,161 |
Φ | 3,000 | 3,200 | 0,118 | 0,126 |
