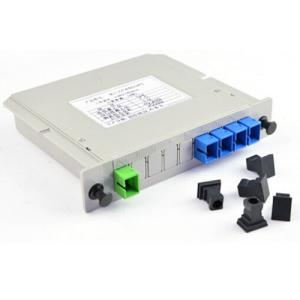

O divisor ótico passivo 1xN 2xN Ght conecta rapidamente o tipo módulo da terminação do divisor do PLC
Número de modelo:módulo do divisor do PLC de 1xN 2xN
Lugar de origem:Shenzhen, China.
Quantidade de ordem mínima:10pcs
Termos do pagamento:T / T, L / C
Tempo de entrega:dias de trabalho de 10-20
Detalhes de empacotamento:Embalagem padrão
Contate
Add to Cart
Dos Estados-activa
Shenzhen Guangdong China
Endereço:
No.907, construção de Jiuzhou, alta - parque da tecnologia, Nanshan, Shenzhen, China
Fornecedor do último login vezes:
No 10 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
O dispositivo ótico passivo 1xN 2xN Fhtquick-conecta o tipo módulo
de Temination do divisor do PLC
O divisor planar do circuito da onda clara do único-modo (PLCS) é desenvolvido com base no medidor de ondas e em processos originais do vidro de quartzo com preciso segura a trança alinhada da fibra em um pacote diminuto. Fornece uma soluço da distribuiço clara de baixo custo o fatora de formulários pequeno e a confiança alta. O PLCS tem o elevado desempenho em termos da baixa perda de inserço, do baixo PDL, da perda do retorno alta e da uniformidade excelente sobre uma escala de comprimento de onda larga desde 1260 nanômetro a 1650nm e ao trabalho na temperatura de -40ºC a +85ºC. Há umas configurações padro de 1x4, 1x8, 1x16, 1x32, 1x64, 2x8, 2x16, 2x32, 2x64 modela e assim por diante, igualmente estrutura e o pacote do divisor do PLC pode ser personalizado.
Características chaves
Design compacto do ●
Perda de inserço do ● baixa e baixo PDL
Confiança alta do ●
Contagens altas do canal do ●
Escala de comprimento de onda larga do ●
Variaço da temperatura de funcionamento larga do ●
Empacotamento e configuraço personalizados ●
Aplicações
Sistemas do ● FTTX
LAN do ●, WAN e redes do metro
Analógico do ●/redes óticas passivas de Digitas
Redes do ● CATV
● outras aplicações em sistemas da fibra ótica
Especificações do divisor do PLC 1xN:
| Configuraço do porto | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Tipo da fibra | SMF-28e ou cliente especificado | ||||||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||||
| PDL (DB) | < 0=""> | ||||||
| Diretividade (dB) | >55 | ||||||
| Perda do retorno (DB) | >55 | ||||||
| Temperatura da operaço (℃) | -40~+85 | ||||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||||
| Perda de inserço (DB) | Típico | 3,7 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| MÁXIMO. | 4,0 | 7,2 | 10,5 | 13,5 | 16,9 | 21,0 | |
| Uniformidade da perda (DB) | MÁXIMO. | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
| Perda do retorno (DB) | MÁXIMO. | 50 | 50 | 50 | 50 | 50 | 50 |
| Perda dependente da polarizaço (DB) | MÁXIMO. | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Diretividade (dB) | MÍNIMO. | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (DB) | MÁXIMO. | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 |
| Perda do dependente da temperatura | MÁXIMO. | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1,0 |
| Pacote desencapado do tubo do metal (milímetro) | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 50x7x4 | 60x12x4 | |
| Mini pacote da caixa plástica do módulo (milímetro) | 50x7x4 | 50x7x4 | 60x12x4 | 80x12x4 | 80x20x6 | 100x40x6 | |
| Pacote da embalagem plástica do módulo (milímetro) | 100x80x10 | 100x80x10 | 100x80x10 | 100x80x10 | 140x114x18 | 140x114x18 | |
| Fhtquick-conecte o tipo módulo da terminaço do divisor do PLC | 130x100x25 | 130x100x50 | 130x100x76 130x100x102 | 130x100x154 130x100x206 | |||
Especificações do divisor do PLC 2xN:
| Configuraço do porto | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Tipo da fibra | SMF-28e ou cliente especificado | ||||||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1650 | ||||||
| PDL (DB) | < 0=""> | ||||||
| Diretividade (dB) | >55 | ||||||
| Perda do retorno (DB) | >55 | ||||||
| Temperatura da operaço (℃) | -40~+85 | ||||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||||
| Perda de inserço (DB) | Típico | 3,8 | 7,4 | 10,8 | 14,2 | 17,0 | 21,0 |
| MÁXIMO. | 4,2 | 7,8 | 11,2 | 14,6 | 17,5 | 21,5 | |
| Uniformidade da perda (DB) | MÁXIMO. | 1,0 | 1,4 | 1,5 | 2,0 | 2,5 | 2,5 |
| Perda do retorno (DB) | MÁXIMO. | 50 | 50 | 50 | 50 | 50 | 50 |
| Perda dependente da polarizaço (DB) | MÁXIMO. | 0,2 | 0,2 | 0,4 | 0,4 | 0,4 | 0,5 |
| Diretividade (dB) | MÍNIMO. | 55 | 55 | 55 | 55 | 55 | 55 |
| Perda dependente do comprimento de onda (DB) | MÁXIMO. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1,0 |
| Perda do dependente da temperatura | MÁXIMO. | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1,0 |
| Pacote desencapado do tubo do metal (milímetro) | 50x4x4 | 50x4x4 | 50x4x4 | 60x7x4 | 60x7x4 | 60x12x4 | |
| Mini pacote da caixa plástica do módulo (milímetro) | 60x7x4 | 60x7x4 | 80x12x4 | 80x12x4 | 80x20x6 | 100x40x6 | |
| Pacote da embalagem plástica do módulo (milímetro) | 100x80x10 | 100x80x10 | 100x80x10 | 100x80x10 | 140x114x18 | 140x114x18 | |
| Fhtquick-conecte o tipo módulo da terminaço do divisor do PLC | 130x100x25 | 130x100x50 | 130x100x76 130x100x102 | 130x100x154 130x100x206 | |||
(Medido na temperatura ambiente e exclui a perda do conector)
