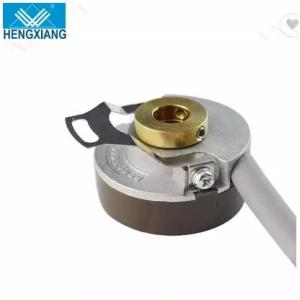

Servo motor do sinal giratório ótico robótico da automatização UVW do Cnc dos codificadores da parte
Number modelo:KN35
Lugar de origem:Shanghai, China
Quantidade de ordem mínima:codificador 1pcs para começar a ordem
Termos do pagamento:D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
Capacidade da fonte:partes 100K pelo ano
Prazo de entrega:3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
Contate
Add to Cart
Dos Estados-Site
Fornecedor do último login vezes:
No 1 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Parte robótica Encoders rotativos ópticos Cnc automaço UVW sinal
servomotor
1Características:Através/Blind/TaperEncodificador incremental do eixo.
2Aplicaço:Servo motor,CNC e outras automações industriais.
3Parmetros importantes:sinal UVWcodificador,Ultrafinos,PoloEncoder.
Parmetros básicos:
| Posições | Parmetros básicos | |
| Tipo de codificador | Codificador incremental | |
| Marca | HENGXIANG | |
| Dimetro externo | 35 mm | |
| Espessura | 18 mm | |
| Dimenso da instalaço | R13.5 mm, R14.5 mm, R20 mm | |
| Tipo de eixo oco | buraco cego; através do buraco, buraco cônico | |
| Dimetro do eixo oco | 6 mm, 7 mm, 8 mm, 10 mm | |
| Resoluço | 1024;2048;2500;3600;5000;7200;10000;14400 | |
| A partir de 1 de janeiro de 2017, a Comisso Europeia publicou um
relatório sobre a aplicaço da legislaço em matéria de segurança
social. 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | ||
| Fase de saída | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- | |
| Tenso de alimentaço | DC5V; DC8--30V | |
| Tipo de saída | Cabo para fora do lado | |
| Modo de saída | NPN/PNP ((Output do colector aberto) | |
| Voltagem de saída | ||
| Saída de puxa-puxa | ||
| motor de linha (26LS31) TTL | ||
| motor de linha ((DC8-30V) HTL | ||
| TTL ((DC5V) fase ABZ esto atrás da fase UVW | ||
| Grau de protecço | IP40 | |
| Comprimento do cabo | 500 mm | |
| Corrente de consumo | 100 mA MAX | |
| Frequência máxima de resposta | 300 kHz | |
| Ondulaço admissível | ≤ 3% rms | |
| Tenso de carga | ≤ 30 V DC | |
| Resistência ao isolamento | AC500V 60s | |
| Resistência ao isolamento | 10MΩ | |
| GND | No se conecta ao codificador | |
| Relaço entre marca e espaço | 45% a 55% | |
| Torque de arranque | menos de 5,9 x 10-3 N.m. | |
| Momento intertia | Menos de 1,5 x 10-6 kg.m2 | |
| Carga do eixo | Radial 30N; axial 20N | |
| Velocidade de rolamento | 5000 RPM | |
| Carregando a vida | 1.5x109 revs a carga nominal ((100000hrs a 2500RPM) | |
| Temperatura do ambiente | Funcionamento: -20 °C + 100 °C; armazenamento: -25 °C + 100 °C | |
| Umidade ambiental | Funcionamento e armazenagem: 35-85%RH ((no condensado) | |
| Vibraço (resistência) | Amplitude 0,75 mm,5-55 Hz,2 horas para três eixos individualmente | |
| Calça. | 490 m/s2,11 ms três vezes para direcções X, Y, Z individualmente | |
| Material da concha | Alumínio fundido em dia | |
| Certificaço | CE | |
| Pacote | Caixa de carto | |
| Peso líquido | Cerca de 80 g (com embalagem) | |
Descriço dos produtos
Guia de selecço do modelo
Dimensões de fabrico
Utilizaço do produto
Sobre a fábrica
Perguntas frequentes:
P: É uma fábrica ou uma empresa comercial?
A: somos 100% fábrica com a nossa marca.
P: Qual é a sua marca?
A: HENGXIANG
P: Como escolher um modelo de codificador adequado?
R: Um modelo de codificador certo é baseado em diferentes aplicações e parmetros, você pode entrar em contato conosco para suporte técnico se tiver alguma dúvida.
P: Você oferece suporte técnico?
R: Sim, temos um técnico profissional que pode resolver todas as suas dúvidas.
P: Qual é a política de garantia do seu produto de codificaço?
R: Garantia de qualidade de 1 ano e suporte técnico ao longo da vida.
P: Onde posso descarregar o catálogo do codificador ou a ficha de dados?
R: Você pode visitar nosso site oficial ou nos enviar um e-mail diretamente para os arquivos mais recentes.
P: Onde está a sua fábrica?
R: Nossa fábrica está localizada na cidade de Xangai.
P: Teste o seu produto de codificaço antes do envio?
R: Sim, testamos e examinamos 100% cada peça antes do envio para garantir que funcione bem no seu dispositivo.
Questões que requerem atenço:
1. Por favor, leia a especificaço do codificador cuidadosamente antes da instalaço
2O codificador pertence a um instrumento de preciso, por isso devemos evitar choques ou vibrações para proteger as partes interiores.
3A tenso da fonte de alimentaço deve ser mantida dentro do intervalo especificado, ou o codificador pode ser destruído.
4Observe os requisitos coaxialmente quando você instalar o eixo de alimentaço, por favor, use acoplamento flexível e no pressione o codificador força.
5O cabo de proteço do codificador deve ser ligado para evitar interferências electromagnéticas de corrente alternada, os cabos do codificador devem ser distribuídos individualmente.
6. Conexo de diagrama de fiaço deve ser estritamente seguir a cor especificada no catálogo, ou encoder circuito interior pode ser destruído
7O codificador deve estar afastado de campos magnéticos poderosos, poeira, óleo, água, temperaturas mais elevadas (mais baixas) e materiais cáusticos ou inflamáveis durante o trabalho.
8O sinal do cabo de codificaço no pode ser puxado ou dobrado força.
