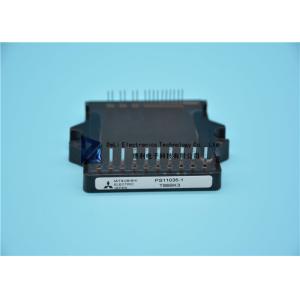

Módulo de poder inteligente específico do IPM do módulo de fonte de alimentação PS11035-1 20 ampères
Número de modelo:PS11035-1
Lugar de origem:Japão
Quantidade de ordem mínima:1 pcs
Termos do pagamento:T/T, Western Union, COMPROMISSO
Capacidade da fonte:500pcs
Tempo de entrega:Stock
Contate
Add to Cart
Fornecedor verificado
Shenzhen Guangdong China
Endereço:
ÁREA SHENZHEN da ESTRADA LIUYUE LONGGANG da RUA SHENFENG da CONSTRUÇÃO No.1 SHENHUA da FORTUNA do RM 311 3/F LINZHAN, CHINA
Fornecedor do último login vezes:
No 41 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Módulo de poder inteligente do módulo de poder de PS11035-1 IGBT. Volts Amperes/600 característicos da aplicaço do IPM 20
Descriço:
Powerex IPMs característico da aplicaço (ASIPMs) é os módulos de poder inteligentes que integram dispositivos de poder, movimentaço da porta e circuitos da proteço em um pacote compacto para o uso em aplicações pequenas do inversor até 20kHz. O uso de HVICs característico da aplicaço permite que o desenhista reduza o tamanho do inversor e o tempo do projeto total.
Características:
Pacotes compactos do □
□ acessório da ponte do conversor de 3 fases
HVICs integrado □
Conexo direta do □ a DSP/CPU
Aplicações:
Controlo do motor pequeno do □
Servos motores pequenos do □
Inversores do uso geral do □
Bomba do □ e controlo do motor da ATAC
Informaço pedindo: PS11035 é um 600V, módulo de poder inteligente
característico da aplicaço de 20 ampères.
| Nome de Productes | MÓDULO DE COMUTAÇO DE ALTA VELOCIDADE DE PEQUENAS PERDAS DE IGBT |
| Característica | alta tenso |
| altamente atual | |
| interruptor de alta velocidade | |
| MOQ | 1 parte |
| Porto | Shenzhen |
| Termos do pagamento | T/T, WesternUnion, MoneyGram outro |
| Prazo de entrega | Aproximadamente 3 dias após ter recebido o pagamento |
| Aplicações | inversores para a movimentaço do motor |
máquinas industriais, tais como trens |
Setor do inversor de IGBT
Tenso de fonte (aplicada entre P2 - N2) VCC 450 volts
Tenso de fonte, impulso (aplicado entre P2 - N2, Impulso-valor) VCC (impulso) 500 volts
Cada tenso estática do Coletor-emissor de IGBT (aplicada entre P2-U.V.W, U.V.W-N2) VP ou VN 600 volts
Cada tenso VP ou VN do interruptor do Coletor-emissor de IGBT 600 volts
(Aplicado entre P2-U.V.W, U.V.W-N2 (pulso))
Cada corrente de coletor de IGBT, TC = 25°C, “()” significa os ampères ±20 do valor máximo ±IC de IC (±ICP) (±40)
Tenso de fonte (aplicada entre P2 - N2) VCC 450 volts
Tenso de fonte, impulso (aplicado entre P2 - N2, Impulso-valor) VCC (impulso) 500 volts
Cada tenso estática do Coletor-emissor de IGBT (aplicada entre P2-U.V.W, U.V.W-N2) VP ou VN 600 volts
Cada tenso VP ou VN do interruptor do Coletor-emissor de IGBT 600 volts
(Aplicado entre P2-U.V.W, U.V.W-N2 (pulso))
Cada corrente de coletor de IGBT, TC = 25°C, “()” significa os ampères ±20 do valor máximo ±IC de IC (±ICP) (±40)
Setor do conversor
Tenso reversa máxima repetitiva VRRM 800 volts
Tenso de entrada recomendada Ea da C.A. 220 Vrms
Corrente de saída da C.C. (3-fase que retifica o circuito) IDC 20 A
Aflua a corrente dianteira (No-repetitiva) (1 ciclo em 60Hz, valor máximo No-repetitivo) IFSM 196 A
I2t para (valor para um ciclo da corrente de impulso) I2t de fuso 165 A2s
Tenso reversa máxima repetitiva VRRM 800 volts
Tenso de entrada recomendada Ea da C.A. 220 Vrms
Corrente de saída da C.C. (3-fase que retifica o circuito) IDC 20 A
Aflua a corrente dianteira (No-repetitiva) (1 ciclo em 60Hz, valor máximo No-repetitivo) IFSM 196 A
I2t para (valor para um ciclo da corrente de impulso) I2t de fuso 165 A2s
Controle o setor
Tenso de fonte VD, VDB -0,5 ~ 20 volts
Tenso VCIN -0,5 do sinal de entrada ~ 7,5 volts
Tenso de fonte VFO da saída da falha -0,5 ~ 7,5 volts
Corrente de saída IFO da falha 15 miliampères
Corrente de saída atual IAMP do ampère do sinal da C.C.-relaço IGBT 1 miliampère
Tenso de fonte VD, VDB -0,5 ~ 20 volts
Tenso VCIN -0,5 do sinal de entrada ~ 7,5 volts
Tenso de fonte VFO da saída da falha -0,5 ~ 7,5 volts
Corrente de saída IFO da falha 15 miliampères
Corrente de saída atual IAMP do ampère do sinal da C.C.-relaço IGBT 1 miliampère
