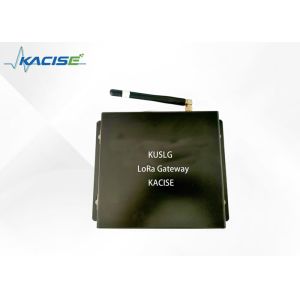

O módulo de comunicação sem fio LoRa de longa distância tem uma corrente operacional de 562 mA e uma potência de transmissão de RF de 17 dBm

Portal LoRa

1.Introduço

LoRa é uma tecnologia de comunicaço sem fio de espectro espalhado, e LoRaWAN é um protocolo de comunicaço baseado em LoRa.

Conforme mostrado na figura acima, o LoRaWAN define Nó, Gateway e Servidor, um total de 3 entidades, ao mesmo tempo, define a interface de comunicaço entre as entidades e, para garantir a "interconexo" dos produtos dos fabricantes globais, o protocolo LoRaWAN (atualmente, a verso mais recente é V1.0.2) e as bandas de frequência de vários países (regiões) so divulgados.

LoRaWAN tornou-se um dos padrões da indústria para a Internet das Coisas com seu "padro, aberto, gratuito e seguro", e acredita-se que terá tanto sucesso quanto o protocolo IP de 30 anos atrás.

2.Recurso

• Suporte a parmetros da web, o que melhora muito a facilidade de uso e a estabilidade.
• Multicanal: baseado no chip SX1302, 8 canais, até 10.000 nós LoRa.
• Longa distncia: O ambiente aberto pode cobrir uma área com raio de 5km.
• Adaptativo: Suporte ADR, taxa mais alta, menor consumo de energia, fácil expanso.
• Compatibilidade: Totalmente compatível com LoRaWAN, “interoperável” com equipamentos de diversos fabricantes.
• Alta qualidade: plataforma ARM de nível industrial, eficiente e estável, baseada no sistema Linux, madura e fácil de usar.

3.Especificações técnicas

4. Fonte de alimentaço e instalaço

Conforme mostrado na figura abaixo, utilize o “Adaptador de Energia 12V” (acessório gateway) para alimentar o “Gateway” e conectar-se Internet/Intranet através do “Roteador”.

5.Dimensões

6.Taxa e frequência

6.1 Distncia de sensibilidade taxa

Conforme mostrado na tabela abaixo, a estaço base suporta 6 taxas de comunicaço. Quanto maior a taxa, menor a distncia efetiva de comunicaço, e quanto menor a taxa, maior a distncia efetiva de comunicaço.

Para simplificar o uso, a taxa de comunicaço é definida dinamicamente pelo servidor, e suas regras so: o nó próximo estaço base e o sinal é bom, a taxa alta é adotada e o nó distante da estaço base e o sinal é fraco, a taxa baixa é usada.Isso é chamado de ADR (Adaptive Data

Taxa) tecnologia.

6.2 Indicadores de sinal LoRa

Valor de intensidade de campo RSSI: valor normal -120 ~ -10 dBm, abaixo de -125 dBm a taxa de perda de pacotes será maior.

SNR: Valor limite -20 dB.

6.3 Frequência de comunicaço

7 Comunique-se com nós

Em geral, a estaço base e o nó comunicam-se bem.Se a comunicaço falhar, solucione a causa na seguinte ordem:

8.Definiço de interface

A estaço base segue rigorosamente o padro LoRaWAN GSID (Gateway to Server Interface Definition).

Em termos gerais, desde que os 3 parmetros a seguir sejam definidos, a base

A estaço pode ser conectada a "qualquer" servidor LoRaWAN.

1) server_address (Explicaço: o endereço do nome de domínio do servidor, por exemplo

roteador.cn.thethings.network)

2) serv_port_up (Explicaço: porta UDP carregada no servidor pela base

estaço, o padro é 1700)

3) serv_port_down (Explicaço: O servidor desce para a porta UDP do

estaço base, o padro é 1700)

A pilha de protocolos do LoRaWAN GSID é mostrada na figura a seguir

9. Problemas e soluções comuns

P: Por que a taxa de perda de pacotes é alta entre estações base e nós?

R: Verifique se a antena está instalada e combinada corretamente.

Estaço base <--> se o ambiente de rede Internet/intranet do

o servidor está tranquilo.

Se o ambiente receptor é severo, como: os obstáculos so muito

densa e há fortes fontes de interferência.

Se o nó tem ADR ativado para reduzir a interferência co-canal.

P: O que devo prestar atenço no teste de proximidade?

R: As estações base e os nós devem estar a mais de 10 metros de distncia, no máximo

possível.

Estaço base interna Instale o nó da antena de "fibra de vidro" <--> para remover o

antena

Estaço base interna Instale uma antena de "cola em basto" <--> nó para instalar uma "cola

vara" antena

P: A qualidade da comunicaço 4G é ruim e a taxa de perda de pacotes é alta.

R: Verifique se a antena 4G está instalada corretamente e compatível.

Verifique a qualidade do sinal 4G local.

10. Parmetros de configuraço

Etapa 1: Prepare seu ambiente de rede

O valor padro da estaço base é 192.168.1.99, configure o PC para 192.168.1.100 e conecte a estaço base e o PC diretamente através do cabo de rede.

Se você deseja que a estaço base seja conectada diretamente ao servidor LoRaWAN na LAN, você pode configurar a estaço base para um IP estático, neste momento, certifique-se de registrar o endereço IP (conforme mostrado na figura acima 172.16.0.123 ), caso contrário, o PC no conseguirá se conectar estaço base!

Princípio: O PC com os parmetros de configuraço deve estar no mesmo segmento de rede que a estaço base (por exemplo, 192.168.0.x ou 172.16.0.x).

Etapa 2: faça login na estaço base usando um navegador

Digite o endereço IP da estaço base, usuário=convidado, senha=rimelink e clique em "Login".

Etapa 3: configurar parmetros

Configurações de suporte: endereço e porta do servidor, frequência, potência, endereço IP.Clique em "OK" e o efeito entrará em vigor imediatamente!

11.Ver registros

Diagnóstico 1: se o nó reporta dados

Pacotes RF recebidos pelo concentrador:131<-- Recebeu 131 pacotes LoRa

Diagnóstico 2: Se o servidor responde ao pacote de handshake do Gateway

(Firewall ativado)

PULL_DATA enviado:5(100,00%reconhecido) <-- A estaço base e o

servidor tem 5 handshakes normalmente

Diagnóstico 3: Se o servidor entrega dados do nó

Pacotes RF enviados ao concentrador:2(46 bytes) <--A estaço base transmite

dois pacotes LoRa de downlink
