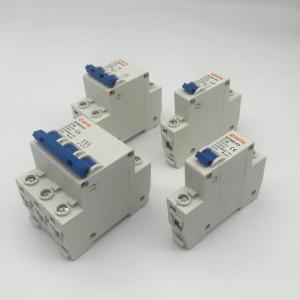

Série vermelha do cobre C45 1 mini interruptor do polo MCB 4.5KA
Número de modelo:SFM9-63
Lugar de origem:wenzhou, China
Quantidade de ordem mínima:2000-3000
Capacidade da fonte:200000 pcs por mês
Tempo de entrega:14 dias após o recibo do depósito
Detalhes de empacotamento:240 PCes pela caixa, 12 PCes pela caixa
Contate
Add to Cart
Dos Estados-activa
Wenzhou Zhejiang China
Endereço:
Zona industrial de Xiangyang, Liushi, Wenzhou, porcelana
Fornecedor do último login vezes:
No 45 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Série vermelha do cobre C45 1 mini interruptor do polo MCB 4.5KA
1. altura da conexo terminal: 21mm
2. montagem de painel
3. No trilho simétrico 35.5mm do RUÍDO
4. torque de Feastening: 2.0Nm
5. capacidade de conexo: Condutor rígido até 25mm2
Característica elétrica | ||
| Corrente avaliado (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 | |
| Polos | 1P, 2P, 3P, 4P | |
| Tenso avaliado (V) Ue | 230/400~240/415 | |
| Tenso da isolaço (V) Ui | 500 | |
| Frequência avaliado (hertz) | 50 | |
| Curva de tropeço | B, C, tipo de D | |
| Padro | IEC60898-1 | |
| Quebrando a capacidade (Ka) | 6000 | |
| Corrente avaliado (A) | Perda de poder máxima pelo polo (W) | |
| 1, 2, 3, 4, 6, 10 | 2 | |
| 16, 20, 25, 32, | 3,5 | |
| 40, 50, 63, | 5 | |
| grau de poluiço | Ⅱ | |
| Energia que limita a classe | 3 | |
Características mecnicas | |
| Vida elétrica | 4000 |
| Vida mecnica | 20000 |
| Indicador de posiço do contato | NO |
| Grau da proteço | IP20 |
| Temperatura da referência para ajustar-se do elemento térmico | 30℃ |
| Temperatura ambiental de trabalho | -5~40℃ |
| Temperatura de armazenamento | -25~70℃ |
A instalaço | |||
| Tipo de conexo terminal | Cabo | ||
| Montagem | No trilho IEC60715 do RUÍDO (35mm) por meio do dispositivo rápido do grampo | ||
Derating da temperatura
O crrent permissível máximo em um interruptor depende da
temperatura ambiental onde o interruptor é colocado. O termperature
ambiental está a uma temperatura no lado o cerco ou o painel de
comando em que os interruptores so instalados.
A temperatura da referência é 30℃
Corrente avaliado (A) | -35℃ | -30℃ | -20℃ | -10℃ | 0℃ | 10℃ |
1 | 1,3 | 1,26 | 1,23 | 1,19 | 1,15 | 1,11 |
2 | 2,6 | 2,52 | 2,46 | 2,38 | 2,28 | 2,2 |
3 | 3,9 | 3,78 | 3,69 | 3,57 | 3,42 | 3,3 |
4 | 5,2 | 5,04 | 4,92 | 4,76 | 4,56 | 4,4 |
6 | 7,8 | 7,56 | 7,38 | 7,14 | 6,86 | 6,6 |
10 | 13,2 | 12,7 | 12,5 | 12 | 11,5 | 11,1 |
16 | 21,12 | 20,48 | 20 | 19,2 | 18,4 | 17,76 |
20 | 26,4 | 25,6 | 25 | 24 | 23 | 22,2 |
25 | 33 | 32 | 31,25 | 30 | 28,75 | 27,75 |
32 | 42,56 | 41,28 | 40 | 38,72 | 37,12 | 35,52 |
40 | 53,2 | 51,2 | 50 | 48 | 46,4 | 44,8 |
50 | 67 | 65,5 | 63 | 60,5 | 58 | 56 |
63 | 83,79 | 81,9 | 80 | 76,86 | 73,71 | 70,56 |
Corrente avaliado (A) | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ |
1 | 1,05 | 1 | 0,96 | 0,93 | 0,88 | 0,83 |
2 | 2,08 | 2 | 1,92 | 1,86 | 1,76 | 1,66 |
3 | 3,12 | 3 | 2,88 | 2,79 | 2,64 | 2,49 |
4 | 4,16 | 4 | 3,84 | 3,76 | 3,52 | 3,32 |
6 | 6,24 | 6 | 5,76 | 5,64 | 5,28 | 4,98 |
10 | 10,6 | 10 | 9,6 | 9,3 | 8,9 | 8,4 |
16 | 16,96 | 16 | 15,36 | 14,88 | 14,24 | 13,44 |
20 | 21,2 | 20 | 19,2 | 18,6 | 17,8 | 16,8 |
25 | 26,5 | 25 | 24 | 23,25 | 22,25 | 21 |
32 | 33,92 | 32 | 30,72 | 29,76 | 28,16 | 26,88 |
40 | 42,4 | 40 | 38,4 | 37,2 | 35,6 | 33,6 |
50 | 53 | 50 | 48 | 46,5 | 44 | 41,5 |
63 | 66,78 | 63 | 60,48 | 58,9 | 55,44 | 52,29 |
