Máquina de carcaça contínua de R4M 1S para o aço, barra de manequim rígida para o meio e planta de aço do investimento privado
Lugar de origem:Jiangsu Wuxi China (continente)
Número de modelo:R4M 1strand
Quantidade de ordem mínima:1 conjunto
Detalhes de empacotamento:RECIPIENTE
Tempo de entrega:1 mês
Termos do pagamento:T / T, L / C
Contate
Add to Cart
Dos Estados-activa
Wuxi Jiangsu China
Endereço:
Yandai Village, Dongbeitang area , Wuxi, Jiangsu China
Fornecedor do último login vezes:
No 29 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto

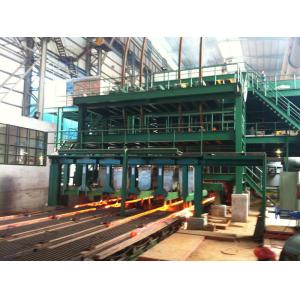

Máquina de carcaça contínua de R4M 1S para o aço, barra de manequim rígida
Máquina de carcaça CCM contínua
qualidade de aço: aço silicon&alloy
raio: 4-8m
Número da costa: 1-8 costas
Nós podemos produzir as máquinas de carcaça contínua de alta qualidade de 1 a 12 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricamos a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.
Descriço:
1. Parmetros técnicos espera básicos:
Raio da máquina de carcaça do lingote de aço | 4m |
Quantidade da costa | 1 costa |
Tipo do apoio da concha | Despejando a concha, montagens da concha, carro da concha |
Transporte do recipiente de distribuiço | Semi-portal, funço deslizante da cruz |
Método da carcaça | Medindo o bocal, abra a carcaça |
Refrigerar secundário | Refrigerar de água, 1 circuito de ajuste |
Retirada que endireita a máquina | Totalmente 5 rolo, endireitamento progressivo |
Tabela do rolo | Grupo Chain movimentaço centralizada |
Barra de manequim | Rígido, com cabeça deadaptaço da barra de manequim |
Corte do boleto | Corte manual |
Transtorte do boleto | Tabela de rolo viva centralizada grupo |
Tipo refrigerando do banco | Cama refrigerando simples |
2. descriço de processo e capacidade técnicas do lingote de aço CCM
Fornalha de induço:
Capacidade nominal | 5T |
ciclo da Torneira--torneira | 45min |
Quantidade da fornalha | 3set |
Capacidade de produço
Dias de trabalho | 330 dias/ano |
Número médio de fornalha diária | 24/day |
Capacidade de produço | 80000t/year |
3. Velocidade da carcaça, produtividade e quantidade da costa
A máquina de carcaça do raio de R4m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:
Área secional de moldaço (milímetro) | 80×80
| 100×100
| 120×120
|
Velocidade da carcaça (m/min) | 3,0 | 2,8 | 2,6 |
NO. | Boleto tamanho | Velocidade da carcaça | saída de hora em hora (toneladas) | Saída diária 24hour (toneladas) | Saída anual (330days) (toneladas) |
1 | 80×80 | 3.0m/min | 7,42 | 178 | 58.766 |
2 | 100×100 | 2.8m/min | 10,81 | 259. | 85615 |
3 | 120×120 | 2.6m/min | 15,69 | 377 | 124.266 |
Os resultados do cálculo so o estado ideal da produço, por favor de acordo com própria situaço real do ajuste.
Categoria de aço | Categoria da carcaça (m/min) | Taxa de deformaço eficaz (ε) | Taxa de deformaço permissível (εmáximo) |
Aço carbono reto | 1.8~2.5 | Refira por favor a tabela computacional | 0,25 |
Aço de baixa liga | 1.3~2.0 | Refira por favor a tabela computacional | 0.15~0.2 |
4. Lista de peças do equipamento CCM
No. | Nome da máquina | Peso | Unidade | Quantidade | |
1 | Montagens da concha | 6T | grupo | 1 | |
2 | Carro de recipiente de distribuiço | 2T | grupo | 1 | |
3 | Recipiente de distribuiço | 1T | CPE | 1 | |
4 | Molde 80×80 | 0.53T | grupo | 1 | |
5 | Tampa do molde | 0.1T | grupo | 1 | |
6 | Dispositivo da vibraço | 1.5T | grupo | 1 | |
7 | Tubo secundário do pulverizador refrigerando | 0.5T | grupo | 1 | |
8 | Rolo refrigerando secundário da peça do guia | 0.5T | grupo | 1 | |
9 | Secundário refrigerando ao mar o sistema do dreno do vapor | 1.1T | grupo | 1 | |
10 | Máquina do endireitamento e da retirada | 6T | grupo | 1 | |
11 | Barra de manequim | 0.8T | grupo | 1 | |
12 | Barra de manequim que põe o dispositivo | 0.8T | grupo | 1 | |
13 | Rolo antes de cortar | 2T | grupo | 1 | |
14 | Cama refrigerando simples | 1.2T | grupo | 1 | |
15 | Cabeça do boleto e sistema eliminado da coleço da escória | 0.5T | grupo | 1 | |
16 | Estrada do rolo | 2T | grupo | 1 | |
17 | Rolo que parte do boleto | 2×2=4T | grupo | 2 | |
18 | Máquina de deslocamento lateral de aço | 0.6T | grupo | 1 | |
19 | Máquina de corte da chama | 0.8T | grupo | 1 | |
20 | Sistema hidráulico da estaço | 2T | grupo | 1 | |
21 | Estaço refrigerar de água | 1T | grupo | 1 | |
22 | Sistema três bonde | 0.5T | grupo | 1 | |
22,1 | Sistema de controlo bonde |
| grupo | 1 | |
22,2 | Medidor da cena |
| grupo | 1 | |
22,3 | Sistema informático |
| grupo | 1 | |
23 | Plataforma de aço | 36T | grupo | 1 |
