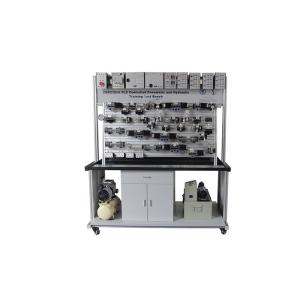

Instrutor hidráulico pneumático Kit

Faculdade pneumática de Hydraulic Trainer For do instrutor do lado do dobro ZMH2105

O sistema hidráulico consiste em duas porções: controle de sinal e energia hidráulica. A peça de controle do sinal é usada para conduzir a válvula de controle na divisória da energia hidráulica.
A peça da energia hidráulica é representada pelo esquema de circuito para mostrar o relacionamento entre elementos funcionais diferentes. A fonte hidráulica contém a bomba hidráulica, o motor e componentes auxiliares hidráulicos. A peça de controle hidráulica contém as várias válvulas de controle, que so usadas para controlar o fluxo, a presso e o sentido do óleo de trabalho. A peça do atuador contém o cilindro hidráulico ou o motor hidráulico, que podem ser selecionados de acordo com exigências reais.
Ao analisar e ao projetar a tarefa real, o diagrama de bloco é usado geralmente para mostrar o estado real da operaço do equipamento. A seta oca representa o fluxo do sinal, quando a seta contínua representar o fluxo de energia.
Sistema hidráulico de esmagar a máquina
Sistema hidráulico de esmagar a máquina
Sequência da aço no circuito hidráulico básico - invertendo e restauraço da mola do elemento de controle (válvula de inverso de quatro vias da dois-posiço), extenso e retraço do elemento executivo (cilindro hidráulico de efeito duplo), e abertura e fechamento da válvula de excesso. Para o atuador e o elemento de controle, a apresentaço é baseada no símbolo do laço, que igualmente prepara o símbolo do laço.
Segundo como o sistema trabalha, você pode numerar todos os laços por sua vez. Se o primeiro número do atuador é 0, o identificador do elemento de controle associado com ele é 1. Se o identificador do elemento que corresponde extenso do atuador é um número uniforme, o identificador do elemento que corresponde retraço do atuador é um número impar. No somente o circuito hidráulico for numerado, mas igualmente o equipamento real deve ser numerado a fim detectar falhas de sistema.
O padro do RUÍDO iso1219-2 define a composiço do número do elemento, que inclui as seguintes quatro peças: número de equipamento, número do laço, identificador componente e número componente. Se há somente um dispositivo no sistema inteiro, o número de dispositivo pode ser omitido.
Na prática, uma outra maneira de numeraço é numerar continuamente todos os componentes no sistema hidráulico. Neste momento, o número componente deve ser consistente com o número na lista de componentes. Este método é particularmente apropriado para os sistemas de controlo hidráulicos complexos, onde cada laço de controle corresponde a seu número do sistema.
I.Introduction
I apropriados para as escolas, os centros de aprendizado do coordenador, o departamento de treinamento etc. da fábrica.
Através deste instrutor, os estudantes podem dominar a estrutura dos componentes hidráulicos, a teoria de controle hidráulica do circuito, o projeto de circuito hidráulico, e a mo na capacidade para o instrutor hidráulico.
Este instrutor é flexível e os estudantes podem projetar seu próprio circuito hidráulico.
II. parmetro técnico
(1) alimentaço de DC: C.A. 220V da entrada, saída 50Hz: C.C. 24V/3A
roda (de 2): 4, 2 lockable com freio, 2 no lockable
(3) estaço hidráulica:
volume nominal: 35L
a presso hidráulica de saída avaliada é 16MPa,
tipo da bomba: bomba de engrenagem
espaço do entalhe (de 4): 25mm
material do painel (de 5): alumínio
(6) tipo da bancada: única estaço de trabalho do verso para 2 estudantes
(7) estaço hidráulica com óleo hidráulico
(8) dimenso inteira do equipamento: 1400mm (L)×840mm (W)×1620mm (H)
(9) dimenso de alumínio do painel: 1200 (L)×750 (W)
armário (de 10): 1
III. experiência que pode ser terminada
1. circuito de controle do sentido
(1) circuito manual da mudança de sentido da válvula do sentido
válvula direcional da mudança de sentido da válvula do solenoide (de 2)
2. circuito de controle da presso
(1) única presso da categoria para ajustar o circuito
(2) presso secundária para ajustar
(3) único circuito da diminuiço da presso da categoria
(4) secundário reduza o circuito da presso
(5) use o circuito da vida da válvula da mudança de sentido de “M”
circuito da vida da válvula de seletor do uso (de 6)
(7) use o circuito da vida da válvula de excesso
(de 8) válvula de verificaço operada piloto para proteger a tenso
3. velocidade para ajustar o circuito
(1) governo de estrangulamento da entrada do óleo
(2) governo de estrangulamento do circuito traseiro do óleo
(3) pelo governo de estrangulamento do circuito da passagem
(4) velocidades ajustam a velocidade da válvula que sincroniza o circuito
(5) velocidades ajustam o circuito paralelo da válvula
(6) velocidades ajustam o circuito de série
5. Circuito sequent da válvula de sequência do uso
6. Circuito sequent do controle do interruptor do curso do uso
7. Use o circuito sequent do controle do relé da presso
8. Use circuito fechado operado piloto do fechamento do sentido da válvula de verificaço o único
9. O piloto do uso operou o circuito fechado direcional da válvula de verificaço dois
10. Tipo circuito fechado direcional do uso “O” da válvula da mudança
11. circuito básico hidráulico do controle do relé
12. Medida componente hidráulica da experiência da capacidade
