PCBs flexíveis de duplo acesso PCBs de polyimida de projeto PCBs de montagem PCBs flexíveis PCBs componentes 2 camadas FPC de 0,0 mm de espessura
Number modelo:BIC-0399-V3.99
Lugar de origem:China
Quantidade de ordem mínima:1
Termos do pagamento:T/T, Paypal
Capacidade da fonte:45000 partes pelo mês
Prazo de entrega:6-7 dias de trabalho
Contate
Add to Cart
Dos Estados-Site
Shenzhen Guangdong China
Endereço:
cidade de 6-11C Shidai Jingyuan Fuyong, distrito de Baoan, cidade de Shenzhen, província de Guangdong, China
Fornecedor do último login vezes:
No 1 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Perfil do produto
1.1 Descriço geral

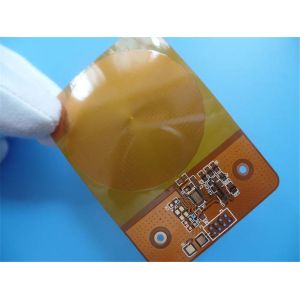

Este é um tipo de circuito impresso flexível para aplicaço de sensor RFID.
O laminado de base é da ITEQ, é fabricado de acordo com a classe IPC 6012
2 utilizando dados Gerber fornecidos.
1Características e benefícios
A. Excelente flexibilidade
B. Reduço do volume
C. Reduço de peso
D. Consistência da montagem
E. Aumento da fiabilidade
F. Controlabilidade do projecto dos parmetros eléctricos
G. A ponta pode ser soldada inteira
H. Opcionalidade dos materiais
I. Baixo custo
J. Continuidade do tratamento
K. Pequenas quantidades, protótipos e produço.
L. Entrega pontual. Mantivemos uma taxa de entrega superior a 98%.
1.3 Aplicaço
- painel de instrumentos,
- placa flexível para antena de telemóvel,
- Painel flexível de teclado de tablet
1.4 Parmetro e ficha de dados
| Tamanho do PCB flexível | 41.61 x 60.17 mm |
| Número de camadas | 2 |
| Tipo de placa | PCB flexíveis |
| Espessura da placa | 0.20mm |
| Material do quadro | Polyimida 25 μm |
| Fornecedor de material de tabuleiro | ITEQ |
| Tg Valor do material do carto | 60°C |
| Espessura de PTH Cu | ≥ 20 μm |
| Espessura da camada interna | N/A |
| Espessura da superfície Cu | 35 μm |
| Cor da cobertura | Amarelo |
| Número de coberturas | 2 |
| Espessura do revestimento | 25 μm |
| Material de endurecimento | - No. |
| Espessura do endurecedor | N/A |
| Tipo de tinta de serigrafia | IJR-4000 MW300 |
| Fornecedor de filtro de seda | TAIYO |
| A cor da tela de seda | Branco |
| Número de filtros de seda | 1 |
| Teste de descascagem de Coverlay | No descascável |
| Legenda Adeso | 3M 90°C Sem descamaço após Min. 3 vezes de ensaio |
| Revestimento de superfície | Ouro de imerso |
| Espessura do níquel/ouro | Au: 0,03 μm ((min.); Ni 2-4 μm |
| RoHS exigido | - Sim, sim. |
| Famabilidade | 94-V0 |
| Teste de choque térmico | Passagem, -25°C±125°C, 1000 ciclos. |
| Estresse térmico | Passagem, 300 ± 5 °C, 10 segundos, 3 ciclos. Sem delaminaço, sem bolhas. |
| Funço | 100% de aprovaço no ensaio elétrico |
| Fabricaço | Conformidade com as normas IPC-A-600H e IPC-6013C classe 2 |
Impressora a jato de tinta Legend
