Rolo do Purlin de C que forma o rolo da bandeja de cabo da máquina que forma a máquina, pré-perfurando/o rolo Purlin do Pre-corte C/Z que forma a máquina
No. do modelo::Purlin de S&G-C
Espessura::1.5-3 milímetros (como a necessidade do cliente)
Alimentação::15KW (de acordo com a espessura)
Eficiência de funcionamento::0-25m/min
Formando estações:20 estações
Material do rolo::Gcr12MoV extinto
Contate
Add to Cart
Dos Estados-activa
Wuxi Jiangsu China
Endereço:
No.18, GaoYun Rd, distrito de BinHu, cidade de Wuxi, província de Jiangsu, PRC
Fornecedor do último login vezes:
No 1 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Rolo do Purlin de C que forma o rolo da bandeja de cabo da máquina que forma a máquina, pré-perfurando/o rolo Purlin do Pre-corte C/Z que forma a máquina
Rolo do purlin de C Z que forma a máquina:
Descriço do produto
Rolo do purlin de C Z que forma o fluxo de processo da máquina:
Material de Uncoiling→Feeding recepço forming→Measuring dos cutting→Products do length→ do machine→Roll na auto
| Nome do produto | ||||
| NO. | Artigos | Parmetros | Observaço | |
| 1 | Apropriado Material | Tipo | GI/PPGI/AL | |
| Espessura | 0.40-0.80mm | |||
| 2 | Produto Especificações | Comprimento | Algum comprimento | |
| Tolerncia do comprimento | ±2mm/6m | |||
| 3 | Velocidade de trabalho | 25 m/min | Máquina padro | |
| 4 | Sistema de controlo | Transdutor de Mitsubishi/Siemens PLC& | Costume | |
| 5 | Poder total | 6KW | ||
| 6 | Peso total | Sobre 3T | Até o projeto final | |
Componentes do rolo do purlin de c z que forma a máquina
| No. | Nome | Unidade | Qty |
| 1 | Decoiler manual | grupo | 1 |
| 2 | Máquina de formaço principal | grupo | 1 |
| 3 | Sistema de controlo do PLC | grupo | 1 |
| 4 | Estaço de bomba hidráulica | grupo | 1 |
| 5 | Corte do cargo | grupo | 1 |
| 6 | Motor bonde | grupo | 1 |
| 7 | Tabela da saída | grupo | 1 |
sistema do Un-coiler
Uso: É usado para apoiar a bobina de aço e para desenrolá-la em uma maneira da plataforma giratória.
A voz passiva desenrola-se puxado pelo rolo que forma o sistema
| Capacidade de carga | Largura desenrolando-se | Dimetro interno |
| 1.5T | 300mm | 450-550mm |
Peça de alimentaço da bobina
Uso: Passe a matéria prima (placa de aço) através da praia para fabricar e para processar, pode garantir que a pancada
os ucts so puros, paralelo e tudo é uniformidade. Refira por favor o regulamento do equipamento para conhecer a funço do lo
ferro de ngulo do cate.
Formando o dispositivo
Uso: A fim manter a forma e a preciso do produto, adota a estrutura soldada da folha, movimentaço do redutor do motor, corrente
a transmisso, o rolo foi cromada que pode manter a superfície da placa do molde lisa e no fácil ser marcado quando
está trabalhando
Característica: Assegure a estabilidade, a preciso e a vida.
| No. | Parmetro principal do rolo do purlin de c z que forma a máquina | |
| 1 | Comprimento da parte principal | 3000*800*1400mm |
| 2 | Peso da parte principal | Aproximadamente 3 t |
| 3 | Tenso | 380V/50HZ3Phase (como o pedido do cliente) |
| 4 | Fixador do rolo | Coluna do guia |
| 5 | Quadro | Placa média soldada Tipo de quadro memorável do arco |
| 6 | Espessura do quadro | 25mm |
| 7 | Conduza o modo | Engrenagem ou corrente |
| 8 | Material dos rolos | aço 45# com moderaço |
| 9 | Material dos eixos | aço 45# com moderaço |
| 10 | Dimetro dos eixos | φ40mm |
| 11 | Número de rolos | 10 rolos |
| 14 | Poder principal | 3kw (redutor de velocidade Cycloidal da engrenagem planetária) |
Dispositivo do corte
Movimentaço hidráulica avançada, perfuraço automática e corte após a formaço, a nenhuma distorso ou o desperdício, segurança de nível elevado
fator.
| Material da lmina | Sistema do corte |
| Aço Cr12 com o 60-62°C tratado extinto | Automático completo |
Dispositivo de controlo
| Tela | PLC | Codificador |
Displayer da tela do texto |
Taida DVP14ES de Taiwan |
Omron |
Hidráulico
| Origem | Poder |
| Sistema hidráulico avançado de Taiwan | 3kw |
Peças sobresselentes (para livre)
1. Peças danificadas fáceis: PCes do conk 2, PCes da fusível-relaço 4;
2. PCes de borracha da esteira 1;
3. PCes da chave inglesa 1 do parafuso
Descriço:
Quando você precisa de fazer purlins de C, os purlins de Z, os purlins de U junto, a máquina variável inter dos tamanhos destes purlins de C & de U & de Z sero sua melhor escolha. Pode ajudá-lo a fazer facilmente todas as formas e vários tamanhos e totalmente automático.
Características máquina dos purlins de C & de U & de Z:
(1) simples na construço, bonita na aparência como toma o aço
estrutural para soldar no todo. É bom na capacidade de rolamento.
(2) para certificar-se da qualidade e da capacidade de equipamento,
outras peças das máquinas foram compradas de empresa conhecida.
(3) especifica o comprimento, forma, posiço de perfuraço, cortando
a posiço automaticamente e exatamente, assim que o produto é bonito
na forma da cabeça e de fim.
(4) fácil instalar e usar-se, é bom para o uso da fábrica.
(5) de baixo nível de ruído mas eficiência elevada.
Vantagens competitivas:
- De alta qualidade;
- Seguro;
- Durável;
- Preço razoável;
- Bom após o serviço;
- Garantia de 1 ano;
- Mais de 10 anos de experiência.
FAQ:
1. Você tem coordenadores ultramarinos?
Sim, nós no somente para fornecer coordenadores ultramarinos, mas
para fornecer igualmente o treinamento técnico.
2. Que é a taxa de produço de máquinas?
Entre 0-12m/min pelo controle.
3. Você fornece personalizado?
Certos, nós podemos projetar o equipamento de acordo com os dados
da seço que estrutural você fornece.
Nós somos chapa metálica profissional que formam o desenhista da máquina e fabricante.

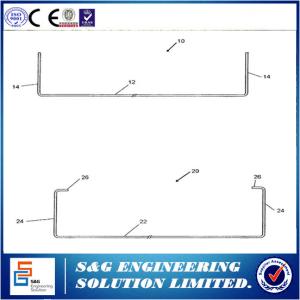

Desenho do perfil:
Imagem da máquina:
