Folha do ferro ondulado de chapeamento de cromo que faz a máquina, 8 - 12m/máquina de aço mínima do telhado
Número de modelo:S&G-DL
Lugar de origem:China
Quantidade de ordem mínima:1SET
Termos do pagamento:T / T ou Western Union
Capacidade da fonte:600Sets pelo ano
Tempo de entrega:90 dias de trabalho após receberam seu pagamento
Contate
Add to Cart
Dos Estados-activa
Wuxi Jiangsu China
Endereço:
No.18, GaoYun Rd, distrito de BinHu, cidade de Wuxi, província de Jiangsu, PRC
Fornecedor do último login vezes:
No 1 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Rolo de alta velocidade da dupla camada do painel de parede da folha do telhado que forma a máquina, rolo do painel do telhado da dupla camada que forma a máquina
Dados técnicos do rolo da dupla camada que formam a máquina
Descriço do produto
Materiais:
Processando o material: placa de aço colorida, placa galvanizada, ou placa de alumínio
Espessura material: 0,3 - 0,8 milímetros (ou como seu pedido)
Largura da bobina: ou como seu pedido
Formando a velocidade: 8-12 m/min ou como seus pedidos
Componentes da linha de produço
| No. | Nome | Unidade | Qty |
| 1 | Decoiler | grupo | 1 |
| 2 | Máquina de formaço principal | grupo | 1 |
| 3 | Sistema de controlo do PLC | grupo | 1 |
| 4 | Estaço de bomba hidráulica | grupo | 1 |
| 5 | Corte do cargo | grupo | 1 |
| 6 | Motor bonde | grupo | 1 |
| 7 | Tabela da saída | grupo | 1 |
Introduço detalhada de cada peça para esta linha de produço
sistema 1.Un-coiler
Uso: É usado para apoiar a bobina de aço e para desenrolá-la em uma maneira da plataforma giratória.
A voz passiva desenrola-se puxado pelo rolo que forma o sistema
| Capacidade de carga | Largura desenrolando-se | Dimetro interno |
| 5T | 1200mm | 450-550mm |
2. Peça de alimentaço da bobina
Uso: Passe a matéria prima (placa de aço) através da praia para fabricar e processar, pode garantir que os produtos so puros, paralelo e tudo é uniformidade. Refira por favor o regulamento do equipamento para saber que funciona de encontra o ferro de ngulo.
3. Rolo principal que forma o sistema
Uso: A fim manter a forma e a preciso do produto, adota a estrutura soldada da folha, movimentaço do redutor do motor, transmisso chain, o rolo foi cromado que pode manter a superfície da placa do molde lisa e no fácil ser marcado quando está trabalhando.
Característica: Assegure a estabilidade, a preciso e a vida.
| No. | Parmetro principal | |
| 1 | Comprimento da parte principal | Aproximadamente 8500*1650*1500mm |
| 2 | Peso da parte principal | Aproximadamente 6,5 t |
| 3 | Tenso | 380V/50HZ3Phase (como o pedido do cliente) |
| 4 | Fixador do rolo | Placa média soldada |
| 5 | Quadro | Aço de 350 H soldado |
| 6 | Espessura do quadro | 20mm |
| 7 | Conduza o modo | Corrente |
| 8 | Material dos rolos | 45# aço, chapeamento de cromo duro de superfície. |
| 9 | Material dos eixos | aço 45# |
| 10 | Dimetro dos eixos | Φ80mm |
| 11 | Número de rolos | Acima da camada: 13 rolos Para baixo camada: 15 rolos |
| 14 | Poder principal | 5.5kw |
4. Dispositivo do corte
Movimentaço hidráulica avançada, perfuraço automática e corte após a formaço, a nenhuma distorso ou o desperdício, fator de segurança de nível elevado.
(inclua ferramentas de corte, o tanque hidráulico, a máquina do cortador)
| Material da lmina | Sistema do corte |
| Cr12 extinto | Automático completo |
5. Contador
Um contador calibra o comprimento, pulsos, e decide o comprimento. Codificador de Omron para a medida do comprimento.
6.Products que recebe tabelas
1. Adota o rolo de aço e apoiado soldado para transmitir os produtos.
2. 3*0.9*0.6m
7. Dispositivo de controlo
1) PLC adotado, transdutor, painel de toque do delta Taiwan para assegurar a alta velocidade com
estabilidade, preciso e vida.
2) O outro elemento bonde é delta
3) Equipado com o interruptor móvel, a ruptura do ar, o radiador, o transformador & o protetor bonde do escapamento para a conveniência e a segurança da operaço.
| Tela | PLC |
| Displayer da tela do texto | Taida DVP14ES de Taiwan |
| Modelo | Largura da tampa (milímetros) | Largura da bobina (milímetro) | Altura de onda (milímetros) | Altura de onda (milímetro) |
| S&G 840 | 840 | 1000 | 35 | 125 |
| S&G 860 | 860 | 1000 | 30 | 280 |
| S&G 900 | 900 | 1000 | 21 | 215 |
| S&G 910 | 910 | 1000 | 15 | 225 |
| S&G 1050 | 1050 | 1200 | 25 | 210 |
| Dobro do projeto | Uma máquina pode fazer a dois o tipo máquina fazer no dobro. Igualmente pode projetar como o requsdt do cliente. | |||
Rolo da dupla camada que forma a máquina para a produço do painel da telha e do telhado
Esta máquina tem duas camadas que compartilham de um grupo de sistema de energia, ele pode produzir dois perfis em uma máquina.
Salvar o espaço, custo. A camada superior produz o produto da telha, a camada mais baixa é para a produço do painel do telhado.
Fluxo de funcionamento
Decoiling--> guiamento da folha--> formaço do rolo--> cortado ao comprimento--> tabela Output
Serviço pós-venda
1. nós podemos produzir a máquina especial, enviamos-nos seu desenho, nós podemos projetar para você.
2. se você compra nossos produtos, nós igualmente podemos ajudá-lo a comprar o material, como o rolo da cor, o preço somos mais baixos do que você compra por si próprio.
3. nós fornecemos uma garantia de um ano e suporte laboral por toda a vida, nós podemos enviar-lhe nossos técnicos para dar-lhe o treinamento no local.
O período de treinamento realizar-se-ia para no mais do que de uma semana com o cliente que paga pelo visto, pelo bilhete do retorno, pelo alimento, pelas acomodações e por um salário diário de US100.
4. projeta disponível para prestar serviços de manutenço no ultramar maquinaria.
5. se você vem visitar nossa fábrica, nós podemos registrar a sala para você, picareta do carro enviamos até.
Os agradecimentos para visitar nossos produtos, se você o tem o interesse, a licença dos pls sua mensagem, ou podem contactar-nos, projeto speical esto disponíveis!
Desenho do perfil:

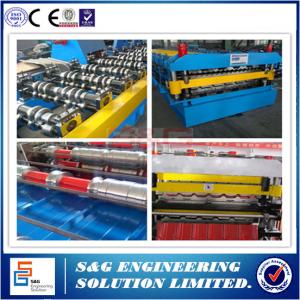

Imagem da máquina:
