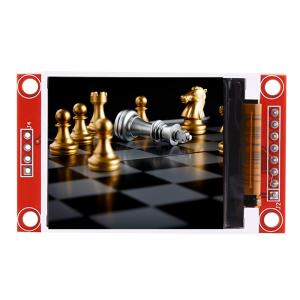

SPI 1,8 tela de exposição de TFT do módulo do módulo ST7735 1,8 Spi 128x160 Tft de Tft Lcd da polegada
Number modelo:JC1216S018N
Lugar de origem:China
Quantidade de ordem mínima:300
Termos do pagamento:L/C, T/T
Capacidade da fonte:5000pcs/day
Prazo de entrega:28day
Contate
Add to Cart
Fornecedor verificado
Shenzhen Guangdong China
Endereço:
Rua de Dalang, distrito de Longhua, cidade de Shenzhen, província de Guangdong
Fornecedor do último login vezes:
No 27 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
O circuito do hardware do módulo do LCD compreende duas porções: um circuito de controle da exposiço do LCD e um circuito de controle do luminoso.
O circuito de controle da exposiço do LCD é usado para controlar os pinos do LCD, incluindo os pinos do controle e os pinos de transferência de dados.
O circuito de controle do luminoso é usado para controlar o luminoso para estar sobre e. Naturalmente, se o luminoso no é exigido para ser controlado, o pino do controle do luminoso pode diretamente ser conectado fonte de alimentaço 3.3V sem usar o circuito.
●a tela de uma cor de 1,8 polegadas, projeço a cores do apoio 65K, indica cores ricas ·
●128X160 definiço, exposiço clara·
●Usando o ônibus de série de SPI, toma somente algum o IOs para iluminar a exposiço
●Fácil expandir a experiência com ranhura para carto do SD·
●padrões do processo da Militar-categoria, trabalho estável a longo prazo ·
●Forneça o suporte laboral sendo a base do motorista
| Nome | Parmetro |
| SKU | JC1216S018N |
| Cor da exposiço | Cor do RGB 65K |
| Modo do toque | Sem toque |
| Tamanho da tela | 1,8 (polegada) |
| Tipo | TFT |
| Motorista IC | ST7735S |
| Definiço | 128*160 (pixel) |
| Relaço do módulo | 4-wire SPI |
| Área ativa | 35,04 (L) X28.03 (W) MILÍMETRO |
| Dimenso externo | 58,0 (L) X34.7 (W) X2.30 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tenso de funcionamento | 3.3V |
| ngulo visual | hora do 12:00 |
| Peso do produto (contenço do pacote) | 15 (g) |
Definiço de relaço
| Número | Pin Label | Pin Description |
| 1 | VCC | entrada de poder 5,0 |
| 2 | Terra | Terra do poder |
| 3 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 4 | RESTO | O LCD restaurou o sinal, restauraço de baixo nível |
| 5 | A0 | Seleço do registro de controle |
| 6 | SDA | Transmisso de dados do controle |
| 7 | CLK | Sinal de pulso de disparo |
| 8 | Diodo emissor de luz | Conectado a 3.3V |
