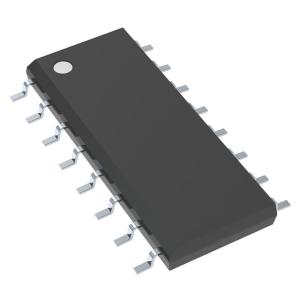

Controlador dos controladores de interruptor PWM de IC da gestão do trajeto do poder de TL494CDR TL494CN

Controlador dos controladores de interruptor PWM de IC da gesto do trajeto do poder de TL494CDR TL494CN

Características 1

• Circuitos completos do Poder-controle de PWM

• Saídas descomprometidos para o dissipador 200-mA ou

  Corrente de fonte

• O controle da saída seleciona a operaço Único-terminada ou push pull

• Os circuitos internos proibem o pulso dobro em uma ou outra saída

• O tempo inoperante variável fornece o controle sobre a escala total

• O regulador interno fornece uma fonte estável da referência 5-V a tolerncia de 5%

• A arquitetura de circuito permite a sincronizaço fácil




2 aplicações

• PCes Desktop

• Fornos micro-ondas

• Fontes de alimentaço: AC/DC, isolado, com PFC, > 90 W

• Fontes de alimentaço do servidor

• Micro-inversores solares

• Máquinas de lavar: Baixo da gama e parte alta

• E-bicicletas

• Fontes de alimentaço: AC/DC, isolado, nenhum PFC, < 90="" W="">

• Poder: Telecomunicações/fontes do servidor AC/DC: Controlador duplo: Analógico

• Detectores de fumo

• Inversores das energias solares




Descriço 3

O dispositivo TL494 incorpora todas as funções exigidas na construço de um circuito de controle da modulaço da largura do impulso (PWM) em uma única microplaqueta. Projetado primeiramente para o controle da poder-fonte, este dispositivo oferece a flexibilidade costurar os circuitos do controle da poder-fonte a uma aplicaço específica.

O dispositivo TL494 contém dois amplificadores do erro, um oscilador ajustável da em-microplaqueta, um comparador do controle do inoperante-tempo (DTC), um flip-flop do controle da pulso-direço, um 5-V, o regulador da preciso de 5%, e os circuitos do saída-controle.

Os amplificadores do erro exibem uma escala da tenso do comum-modo – 0,3 V a de VCC – 2 V. O comparador do controle do inoperante-tempo tem um offset fixo que forneça o tempo inoperante de aproximadamente 5%. O oscilador da em-microplaqueta pode ser contorneado terminando o RT saída de referência e fornecendo uma entrada do sawtooth ao CT, ou pode conduzir os circuitos comuns em fontes de alimentaço síncronos do múltiplo-trilho.

Os transistor descomprometidos da saída fornecem o comum-emissor ou a capacidade da saída do emissor-seguidor. O dispositivo TL494 prevê a operaço de saída terminada push pull ou única, que pode ser selecionada com a funço do saída-controle. A arquitetura deste dispositivo proibe a possibilidade de uma ou outra saída que está sendo pulsada duas vezes durante a operaço push pull.

O dispositivo de TL494C é caracterizado para a operaço de 0°C a 70°C. O dispositivo de TL494I é caracterizado para a operaço – de 40°C a 85°C.

Informaço do dispositivo
