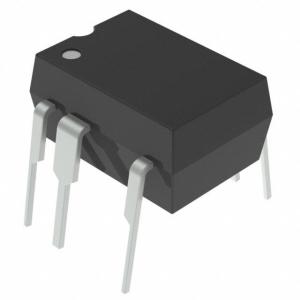

Única energia Effi Cient Off Line Switcher da microplaqueta TNY275PG do circuito integrado

Única energia Effi Cient Off Line Switcher da microplaqueta TNY275PG do circuito integrado

TNY274-280

Família de TinySwitch-III

Agulheiro cient, autônomo da energia-Effi com flexibilidade aumentada e escala de poder prolongada

Destaques do produto

O mais baixo custo de sistema com flexibilidade aumentada

O controle DE LIGAR/DESLIGAR simples, nenhuma compensaço do laço precisou

Limite atual selecionável com o valor do capacitor de BP/M

Um limite atual mais alto estende o poder máximo ou, em aplicações do quadro aberto, o poder contínuo máximo

Um mais baixo limite atual melhora o ciency do effi em adaptadores/carregadores incluidos

Permite a escolha a melhor de TinySwitch-III trocando dispositivos sem o outro circuito para remodelar

A tolerncia apertada do parmetro de I2 f reduz o custo de sistema maximiza

O MOSFET e a entrega de poder do magnetics minimizam o poder máximo da sobrecarga, reduzindo o custo do transformador, a braçadeira preliminar & a extenso secundária do tempo ligado dos componentes – estende a baixa linha escala regulamentar/sustentam a hora de reduzir a capacidade do volume da entrada

Auto-inclinado: nenhuns enrolamento da polarizaço ou componentes da polarizaço

Tremer da frequência reduz custos do lter do IEM fi

Pin-para fora simplifi es que heatsinking ao PWB

Os pinos da FONTE so eletricamente quietos para o baixo IEM

Características aumentadas da segurança e da confiança

A proteço térmica hysteretic exata da parada programada com recuperaço automática elimina a necessidade para a restauraço manual

O auto-reinício melhorado entrega <3>

Parada programada da sobretenso da saída com Zener opcional

A linha undervoltage detecta o grupo do ponto inicial usando um único resistor opcional

A baixa contagem componente mesma aumenta a confiança e permite a disposiço único-tomada partido da placa de circuito impresso

A largura de banda alta fornece a volta rápida sobre sem ultrapassa e resposta transiente excelente da carga

A disperso estendida entre o DRENO e os todos pinos restantes melhora a confiança do eld do fi

Descriço funcional de TinySwitch-III

TinySwitch-III combina um interruptor de alta tenso do MOSFET do poder com um controlador da fonte de alimentaço em um dispositivo. Ao contrário dos controladores convencionais de PWM (modulador da largura de pulso), usa um controle DE LIGAR/DESLIGAR simples para regular a tenso da saída.

O controlador consiste em um oscilador, permite o circuito (sentido e lógica), máquina de estado atual do limite, regulador de 5,85 V, undervoltage do pino da MULTI-FUNÇO do DESVIO, circuito da sobretenso, e circuitos atuais da seleço do limite, proteço de temperatura excessiva, circuito atual do limite, vanguarda que anulam, e um MOSFET do poder de 700 V. TinySwitch-III incorpora circuitos adicionais para a linha sentido do undervoltage, auto-reinício, extenso de comutaço adaptável do ontime do ciclo, e tremor da frequência. Figura 2 mostra o diagrama de bloco funcional com as características as mais importantes.
