A eletrônica do diodo de retificador de MAX1720EUTG comutou o inversor da tensão do capacitor com parada programada

Inversor comutado da tenso do capacitor com parada programada

Características

• Escala da tenso de funcionamento de 1,15 V a 5,5 V

• Capacidade da corrente de saída além de 50 miliampères

• Baixo consumo atual de 67 A

• A parada programada da economia de poder entrou para uma corrente reduzida de 0,4 A

• Operaço em 12 quilohertz • Baixa resistência de saída de 26

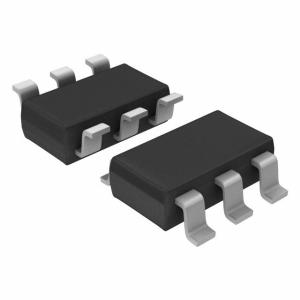

• Pacote da economia TSOP−6 do espaço

• O pacote de Pb−Free está disponível

Aplicações típicas

• Polarizaço do painel do LCD • Telefones celulares • Biperes

• Assistentes digitais pessoais • Jogos eletrônicos

• Cmaras digitais • Cmaras de vídeo

• Instrumentos mo 6

O MAX1720 é um inversor da tenso da bomba de carga do CMOS que seja projetado para a operaço sobre uma escala de tenso de entrada de 1,15 V a 5,5 V com uma capacidade da corrente de saída além de 50 miliampères. O consumo atual de funcionamento é somente 67 A, e uma entrada da parada programada da economia de poder é fornecida para reduzir mais a corrente a uns mero 0,4 A. O dispositivo contém um oscilador de 12 quilohertz que movimentações quatro baixos interruptores do MOSFET da resistência, rendendo uma baixa resistência de saída de 26 e uma eficiência de converso da tenso de 99%. Este dispositivo exige somente dois 10 externos? Capacitores de F para um inversor completo que faz lhe uma soluço ideal para aplicações numerosas a pilhas e de placa do nível. O MAX1720 está disponível no pacote da economia TSOP−6 do espaço.

DESCRIÇO DE FUNCIONAMENTO DETALHADA

O conversor da bomba de carga MAX1720 inverte a tenso aplicada ao pino de Vin. A converso consiste em uma operaço do two−phase (figura 15). Durante a primeira fase, os interruptores S2 e S4 esto abertos e o S1 e S3 so fechados. Durante este tempo, C1 carrega tenso em Vin e a corrente da carga é fornecida do C2. Durante a segunda fase, S2 e S4 so fechados, e o S1 e S3 esto abertos. Esta aço conecta C1 através do C2, restaurando a carga ao C2.

Resistência de saída da tabela 1. contra a capacidade (C1 = C2 = C3), o Vin = 4,75 V e o Vout = o −4.0 V
