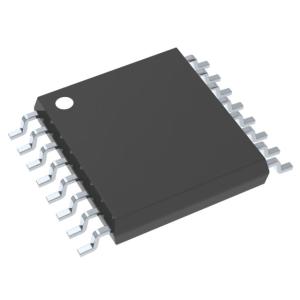

Chip eletrônico MAX3232I Chip de circuito integrado 3-V A 5,5-V MULTICHANNEL RS-232 LINE DRIVER/RECEIVER

MAX3232

DRIVER/RECEPTOR DE LINHA MULTICHANNEL RS-232 DE 3 V A 5,5 V

• Atende ou excede os requisitos dos padrões TIA/EIA-232-F e ITU v.28
• Opera com 3-V a 5,5-VV_CCFornecer
• Opera até 250 kbit/s
• Baixa corrente de alimentaço...300 µA típico
• Capacitores Externos...4 × 0,1 µF
• Aceita entrada lógica de 5 V com alimentaço de 3,3 V
• Projetado para ser intercambiável com Maxim MAX3232
• A proteço ESD do pino de barramento RS-232 excede ±15 kV usando o modelo de corpo humano (HBM)
• Formulários
  • – Sistemas alimentados por bateria, PDAs, notebooks, laptops, palmtops e equipamentos portáteis
• As opções do pacote incluem plástico
  • Pacotes Small-Outline (D, DW), Shrink Small-Outline (DB) e Thin Shrink Small-Outline (PW)

descriço

O dispositivo MAX3232 consiste em dois drivers de linha, dois receptores de linha e um circuito de bomba de carga dupla com proteço ESD de ±15 kV pino a pino (pinos de conexo de porta serial, incluindo GND).O dispositivo atende aos requisitos da TIA/EIA-232-F e fornece a interface elétrica entre um controlador de comunicaço assíncrona e o conector da porta serial.A bomba de carga e quatro pequenos capacitores externos permitem a operaço com uma única fonte de 3 V a 5,5 V.Os dispositivos operam em taxas de sinalizaço de dados de até 250 kbit/s e uma taxa de variaço máxima de saída do driver de 30 V/µs.

O MAX3232C é caracterizado para operaço de 0°C a 70°C.O MAX3232I é caracterizado para operaço de –40°C a 85°C.

classificações máximas absolutas sobre a faixa de temperatura operacional ao ar livre

(salvo indicaço em contrário)†

Faixa de tenso de alimentaço, V_CC(ver Nota 1) ......................................–0,3 V a 6 V

Faixa de tenso de alimentaço de saída positiva, V+ (consulte a Nota 1)........... .................–0,3 V a 7 V

Faixa de tenso de alimentaço de saída negativa, V– (consulte a Nota 1) ..........................0,3 V a –7 V

Diferença de tenso de alimentaço, V+ – V– (ver Nota 1) ......................................13 V

Faixa de tenso de entrada, V_EU: Motoristas............................................–0,3 V a 6 V

Receptores .......................................... .–25 V a 25 V

Faixa de tenso de saída, V_O: Motoristas........................................–13,2 V a 13,2 V

Receptores ..................................–0,3 V a V_CC+ 0,3 V

Impedncia térmica do pacote, θ_JA(ver Nota 2): Pacote D ...........................0,73°C/W

pacote DB...........................82°C/W

pacote DW...........................0,57°C/W

Pacote PW..........................0,108°C/W

Temperatura de chumbo 1,6 mm (1/16 pol.) da caixa por 10 segundos....... ...................260°C

Faixa de temperatura de armazenamento, Tstg ..........................................–65°C a 150°C

† Estresses além dos listados em “classificações máximas absolutas” podem causar danos permanentes ao dispositivo.Estas so apenas classificações de estresse, e a operaço funcional do dispositivo nessas ou em quaisquer outras condições além das indicadas em “condições operacionais recomendadas” no está implícita.A exposiço a condições de classificaço máxima absoluta por períodos prolongados pode afetar a confiabilidade do dispositivo.

NOTAS: 1. Todas as tensões referem-se rede GND.

2. A impedncia térmica do pacote é calculada de acordo com JESD 51-7.

PACOTE D, DB, DW OU PW (VISTA SUPERIOR)

diagrama lógico (lógica positiva)

INFORMAÇÕES DE APLICAÇO
