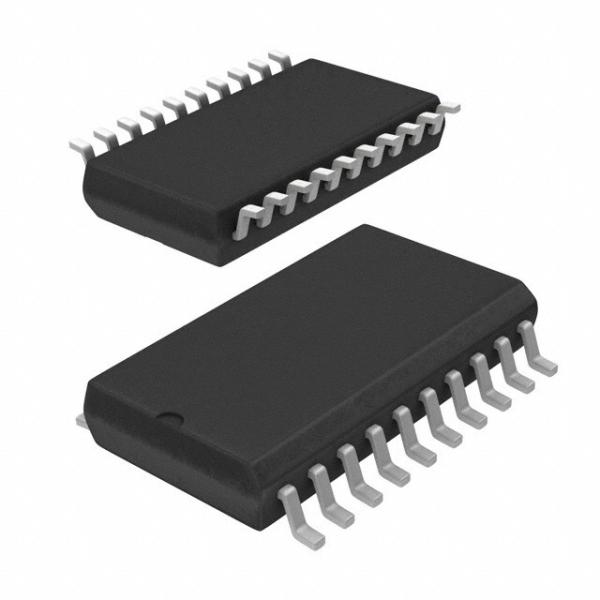

DABiC-IV, 10-BIT SERIAL-INPUT, LATCHED SOURCE DRIVERS
Os dispositivos A6809– e A6810– combinam registradores de deslocamento CMOS de 10 bits, latches de dados acompanhantes e circuitos de controle com saídas de fonte bipolar e pull downs ativos pnp.Projetado principalmente para acionar visores fluorescentes a vácuo, as classificações de saída de 60 V e -40 mA também permitem que esses dispositivos sejam usados em muitas outras aplicações de driver de energia periférica.O A6809– e o A6810– apresentam uma taxa de entrada de dados aumentada (em comparaço com o UCN/UCQ5810-F mais antigo) e uma taxa de variaço de saída controlada.O A6809xLW e o A6810xLW so idênticos, exceto pela pinagem.
O registrador de deslocamento CMOS e as travas permitem a interface direta com sistemas baseados em microprocessador.Com uma alimentaço lógica de 3,3 V ou 5 V, as taxas típicas de entrada de dados seriais so de até 33 MHz.
Uma saída de dados serial CMOS permite conexões em cascata em aplicações que requerem linhas de transmisso adicionais.Dispositivos semelhantes esto disponíveis como A6811– (12 bits), A6812– (20 bits) e A6818– (32 bits).
Os drivers de fonte de saída A6809– e A6810– so npn DarliCM GROUPons, capazes de fornecer até 40 mA.A taxa de variaço de saída controlada reduz o ruído eletromagnético, que é uma consideraço importante em sistemas que incluem telecomunicações e/ou microprocessadores e para atender aos regulamentos de emissões do governo.Para o apagamento entre dígitos, todos os drivers de saída podem ser desativados e todos os drivers de coletor podem ser ativados com uma entrada BLANKING alta.Os pull-downs ativos de pnp afundaro pelo menos 2,5 mA.
Todos os dispositivos esto disponíveis em duas faixas de temperatura para desempenho ideal em aplicações comerciais (sufixo S-) ou industriais (sufixo E-).O A6810– é fornecido em três estilos de embalagem para DIP de passagem (sufixo -A), SOIC de montagem em superfície (sufixo -LW) ou PLCC de montagem em superfície de área mínima (sufixo -EP).O A6809– é fornecido apenas no SOIC (sufixo -LW).Estruturas de chumbo de cobre, baixa dissipaço de energia lógica e baixas tensões de saturaço de saída permitem que todos os dispositivos forneçam 25 mA de todas as saídas continuamente na faixa máxima de temperatura operacional.
CARACTERÍSTICAS
■ Taxa de giro de saída controlada
■ Armazenamento de dados de alta velocidade
■ Decomposiço de saída mínima de 60 V
■ Alta taxa de entrada de dados
■ PNP Active Pull-Downs
■ Baixas tensões de saturaço de saída
■ Lógica e travas CMOS de baixa potência
■ Substituições aprimoradas para TL4810–, UCN5810– e UCQ5810–
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS em TA = 25°C
Tenso de alimentaço lógica, VDD................................................ ................................ 7,0 V
Tenso de alimentaço do driver, Vbb................................................ ................................ 60 V
Faixa de corrente de saída contínua, IFORA......................................... -40 mA a +15 mA
Faixa de tenso de entrada, VEM................................................ .......... -0,3 V a VDD + 0,3 V
Dissipaço de energia do pacote, PD................................................ .................. Ver gráfico
Faixa de temperatura operacional, TA(Sufixo 'E–') ...................................... -40°C a +85°C
(Sufixo 'S–') ...................................... -20°C a +85°C
Faixa de temperatura de armazenamento, TS................................................ ........ -55°C a +125°C
Cuidado: Esses dispositivos CMOS têm proteço estática de entrada (Classe 2), mas ainda so suscetíveis a danos se expostos a cargas elétricas estáticas extremamente altas.
A6810xA
DRIVER DE SAÍDA TÍPICA CIRCUITO DE ENTRADA TÍPICA
DIAGRAMA DE BLOCOS FUNCIONAL
