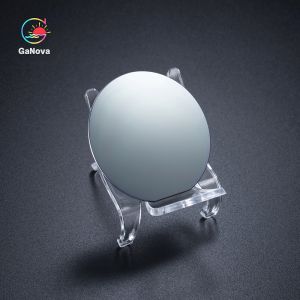

JDCD06-001-007 Wafer de silício de 12 polegadas Dispositivos MEMS Circuitos integrados Substratos dedicados para dispositivos discretos
Number modelo:JDCD06-001-006
Lugar de origem:Suzhou China
Quantidade de ordem mínima:1
Termos do pagamento:T/T
Capacidade da fonte:50000pcs/month
Prazo de entrega:3-4 dias da semana
Contate
Add to Cart
Dos Estados-activa
Shanghai Shanghai China
Endereço:
Prédio 11, Pista 1333, Avenida Jiangnan, Cidade de Changxing, Distrito de Chongming, Xangai
Fornecedor do último login vezes:
No 2 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
dispositivos da bolacha de silicone 12-inch MEMS, circuitos integrados, carcaças dedicadas para dispositivos discretos
Vista geral
Uma bolacha de silicone é um material essencial para os
semicondutores de fabricaço, que so encontrados em todos os tipos
dos dispositivos eletrónicos que enriquecem nossas vidas. Poucos de
nós têm uma possibilidade encontrar uma bolacha de silicone real no
dia a dia.
Geralmente este processo imprimindo envolve muitas etapas em que as
camadas diferentes so empilhadas acima na superfície da bolacha de
silicone, cada camada com um teste padro diferente, assim que o
resultado final pode ser um projeto complexo de componentes
eletrônicos e fios da interconexo. Este processo imprimindo é
chamado geralmente “microlithography.”
Especificaço
bolacha de silicone | |
Dimetro | 2"/3"/4"/5"/6"/8"/12" |
| Categoria | Principal |
| Método do crescimento | CZ |
| Orientaço | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/entorpecente | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb |
| Espessura (μm) | 279/380/525/625/675/725/775 |
| Tolerncia da espessura | ± padro 25μm, ± máximo 5μm de Capabilit/ies |
| Resistividade | 0.001-100 ohm-cm |
| De superfície terminado | P/E, P/P, E/E, G/G |
| TTV (μm) | Padro <10 um=""> |
| Curva/urdidura | Padro <40 um=""> |
| Partícula | <10> |
Sobre nós
Nós especializamo-nos em processar uma variedade de materiais em bolachas, em carcaças e em parts.components de vidro ótico personalizado amplamente utilizados na eletrônica, no sistema ótico, na eletrônica opto e nos muitos outros campos. Nós temos trabalhado igualmente proximamente com muitos domésticos e as universidades, as instituições de pesquisa e as empresas ultramarinas, fornecem produtos e serviço personalizados para seus projetos do R&D. É nossa viso a manter um bom relacionamento da cooperaço com nossos todos os clientes por nossas boas reputações.
FAQ
Q: So você empresa comercial ou o fabricante?
Nós somos fábrica.
Q: Quanto tempo é seu prazo de entrega?
Geralmente é 3-5 dias se os bens esto no estoque.
ou é 7-10 dias se os bens no esto no estoque, ele é de acordo com a
quantidade.
Q: Você fornece amostras? so livre ou extra?
Sim, nós poderíamos oferecer a amostra para a carga livre mas no
pagamos o custo do frete.
Q: Que é seus termos de pagamento?
Pagamento <> >=5000USD do pagamento, 80% T/T adiantado,
equilíbrio antes da expediço.
