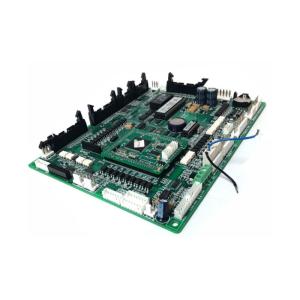

PWB da cópia do PWB que clona circuitos eletrônicos da engenharia reversa do PWB da duplicação do PWB
Number modelo:M-014
Lugar de origem:China
Quantidade de ordem mínima:1pcs
Termos do pagamento:L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte:50000pcs/month
Prazo de entrega:1-20 dias de trabalho
Contate
Add to Cart
Dos Estados-activa
Shenzhen China
Endereço:
深圳市宝安区福永凤凰西区202号信诺大厦401
Fornecedor do último login vezes:
No 27 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Reproduço Flex Board Printed Board estático da engenharia reversa do PWB
Nós inverteremos o coordenador sua amostra do PWB, e submetemos o
arquivo de planejamento em: Arquivo do PWB Gerber, lista de BOM,
diagrama esquemático.
A engenharia reversa do PWB é sabida igualmente como a cópia do
PWB, a clonagem do PWB ou a duplicaço do PWB. É uma tecnologia
reversa de pesquisa baseada em exisiting placas físicas do PWB.
| Engenharia reversa para citações para exigir | Amostra para a análise | ||
| Após a engenharia reversa que YDY fornecem? | 1. arquivo de Gerber, lista de BOM, descriptografia de IC & software 4. amostras grátis | ||
| O que eu exigiu: | Imagens do PWB com componentes | Imagens sem componentes |
Capacidade da fabricaço do PWB SMT
| NO | Artigo | Capacidades técnicas |
| 1 | Camadas | 1-20 camadas |
| 2 | Tamanho de Máximo Placa | 2000×610mm |
| 3 | Espessura mínima da placa | 2-layer 0.15mm |
| 4-layer 0.4mm | ||
| 6-layer 0.6mm | ||
| 8-layer 1.5mm | ||
| 10-layer 1.6~2.0mm | ||
| 4 | Linha largura mínima/espaço | 0.1mm (4mil) |
| 5 | Espessura de Máximo Cobre | 10OZ |
| 6 | Mínimo S/M Pitch | 0.1mm (4mil) |
| 7 | Tamanho mínimo do furo | 0.2mm (8mil) |
| 8 | Tolerncia do dimetro do furo (PTH) | ±0.05mm (2mil) |
| 9 | Tolerncia do dimetro do furo (NPTH) | +0/-0.05mm (2mil) |
| 10 | Desvio da posiço do furo | ±0.05mm (2mil) |
| 11 | Tolerncia do esboço | ±0.10mm (4mil) |
| 12 | Torço & curvatura | 0,75% |
| 13 | Resistência de isolaço | >10 12 Ω normais |
| 14 | Força elétrica | >1.3kv/mm |
| 15 | Abraso de S/M | >6H |
| 16 | Esforço térmico | 288°C 10Sec |
A fim inverter o PWB do coordenador A, os técnicos começam examinando e identificando os vários componentes da placa. Cada placa terá tipicamente os resistores, os capacitores, o diodo emissor de luz, um transistor, um indutor e várias características. A tarefa aqui é determinar como a disposiço destas características dá ao PWB suas capacidades originais.
Antes da desmontagem, a equipe da engenharia reversa fotografará o
fim da placa acima da parte dianteira e de volta a para criar um
registro da composiço da placa. Uma vez que as notas e as imagens
so recolhidas, os coordenadores começam o processo de
deconstructing a placa.
Serviço de YDY:
1. PCBA, conjunto do PWB: SMT & PTH & BGA
2. PCBA e projeto do cerco
3. Fonte e comprar dos componentes
4. Criaço de protótipos rápida
5. Modelaço por injeço plástica
6. Carimbo da folha de metal
7. Conjunto final
8. Teste: AOI, teste no circuito (TIC), teste funcional (FCT)
9. Operações de desalfandegamento para a importaço e a exportaço materiais do produto
10. Engenharia reversa de PCBA
11. Equipe do R&D de Professtional
12. Projeto da disposiço do PWB
PWB da cópia do PWB que clona circuitos eletrônicos da engenharia reversa do PWB da duplicação do PWB
