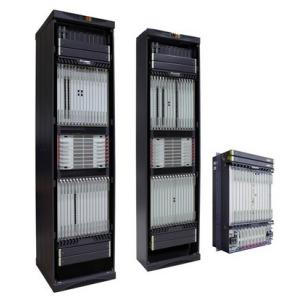

Porto apoiado

Porto 1, porto 2

Porto 1, porto 2

Porto 1. E 2 portuários devem ser ajustados a NENHUNS modo.

Linha modo

Apoia as seguintes conversões do serviço:

• 80 x ODU0/40 x x ODU1/10 ODU2/10 x x ODU2e/2 ODU3/1 x ODU4/80 x ODUflex <-> 1 x OTU4.
• O porto apoia uma mistura de ODU0, de ODU1, de ODU2, de ODU2e, de ODU3, e de sinais de ODUflex.

Apoia as seguintes conversões do serviço:

• 160 x ODU0/80 x ODU1/20 x ODU2/20 x ODU2e/4 x ODU3/2 x ODU4/160 x ODUflex <-> 1 x OTUC2.
• O porto apoia uma mistura de ODU0, de ODU1, de ODU2, de ODU2e, de ODU3, de ODU4, e de sinais de ODUflex.

Apoia as seguintes conversões do serviço:

• 320 x ODU0/160 x ODU1/40 x ODU2/40 x ODU2e/8 x ODU3/4 x ODU4/320 x ODUflex <-> 1 x OTUC4.
• Os portos apoiam uma mistura de ODU0, de ODU1, de ODU2, de ODU2e, de ODU3, de ODU4, e de sinais de ODUflex.

Modo do relé

• Regenera eletricamente os sinais OTU4 em uma estaço elétrica do registro.
• Taxa de serviço apoiado: OTU4, a uma taxa de 111,81 Gbit/s

• Regenera eletricamente os sinais OTUC2 em uma estaço elétrica do registro.
• Taxa de serviço apoiado: OTUC2, a uma taxa de 211,45 Gbit/s

• Regenera eletricamente um sinal OTUC4 em uma estaço elétrica do registro.
• Taxa de serviço apoiado: OTUC4, a uma taxa de 422,9 Gbit/s

FEC

SDFEC2

SDFEC

SDFEC

ePDM-QPSK 100G

Modo 200G_QPSK: ePDM-QPSKa 200G

Modo 200G_16QAM: 200G ePDM-16QAM

Modo 200G_8QAM: 200G ePDM-8QAM

Modo 400G_QPSK: 2 ePDM-QPSKa de x 200G

Modo 400G_16QAM: 2 x 200G ePDM-16QAM

Modo 400G_8QAM: 2x200G ePDM-8QAM

a: Ao usar uma placa cuja a linha formato da modulaço seja o ePDM-QPSK do ePDM-QPSK 200G ou 2 do x 200G em um sistema de 80 comprimentos de onda com um afastamento de 50 gigahertz, ajuste o comprimento de onda do centro ao número médio de dois comprimentos de onda padro adjacentes (de que é um comprimento de onda padro mais 25 gigahertz), porque a placa deve usar um afastamento de 100 gigahertz durante a transmisso.

b: O nome da licença é 1*100G/200G a linha programável licença, eletrônica.

A converso de sinal que a placa de N402P executa varia segundo os modos de 1 portuário e os 2. detalhes portuários so como segue:

• Quando 1 portuário e 2 portuários é ajustado ao modo 100G, a placa executa a converso mútua entre sinais de ODUk com a largura de banda total que no excede 200 Gbit/s e dois canais dos sinais OTU4.
• Quando um porto está ajustado ao modo 100G e o outro porto está ajustado ao modo 200G, a placa executa a converso mútua entre sinais de ODUk com a largura de banda total que no excede 300 Gbit/s e um sinal OTU4 mais um sinal OTUC2.
• Quando 1 portuário e 2 portuários é ajustado ao modo 200G, a placa executa a converso mútua entre sinais de ODUk com a largura de banda total que no excede 400 Gbit/s e dois canais dos sinais OTUC2.
• Quando o porto 1 é ajustado ao modo 400G, a placa executa a converso mútua entre sinais de ODUk com a largura de banda total que no excede 400 Gbit/s e um sinal OTUC4.

• Serviço de apoios que prepara com placas do cross-connect. As granulosidades do serviço so a soma das granulosidades apoiadas pelo porto 1 e 2. portuários.

• A funço de OTN varia segundo o modo portuário.

• Apoia a relaço OTU4 no lado do WDM.
• Apoia o formato do quadro de OTN e o processamento aéreo definidos por ITU-T G.709.
• Camada OTU4: apoia a manutenço programada que processa em cima.
• Camada de ODUk (k=0, 1, 2, 2e, 3, 4, dobram): apoios PM e TCM que processam em cima, e monitoraço no-intrusivo de despesas gerais do PM e do TCM.

• Apoia a relaço OTUC2 no lado do WDM.
• Camada OTUC2: apoia a manutenço programada que processa em cima.
• Camada ODUC2: apoia o PM que processa em cima.
• Camada de ODUk (k=0, 1, 2, 2e, 3, 4, dobram): apoios PM e TCM que processam em cima, e monitoraço no-intrusivo de despesas gerais do PM e do TCM.

• Apoia a relaço OTUC4 no lado do WDM.
• Camada OTUC4: apoia a manutenço programada que processa em cima.
• Camada ODUC4: apoia o PM que processa em cima.
• Camada de ODUk (k=0, 1, 2, 2e, 3, 4, dobram): apoios PM e TCM que processam em cima, e monitoraço no-intrusivo de despesas gerais do PM e do TCM.

• TNU2N402PT52 apoia os módulos óticos do comprimento de onda ajustável que preveem 80 comprimentos de onda ajustáveis na faixa de C com os 50 gigahertz de afastamento de canal
• TNU1N402PT53 e TNU2N402PT51 apoiam os módulos óticos do comprimento de onda ajustável que preveem 96 comprimentos de onda ajustáveis na faixa prolongada de C com os 50 gigahertz de afastamento de canal.

• 100G QPSK: 50GHz Fix/37.5GHz SuperChannel
• 200G 16QAM: 50GHz Fix/37.5GHz SuperChannel
• 400G 16QAM: 2x (50GHz Fix/37.5GHz SuperChannel)

• 100G QPSK: reparo 50GHz
• 200G QPSK: 75GHz reparo do cabo flexível 100GHz
• 400G QPSK: 2x (75GHz reparo do cabo flexível 100GHz)
• 200G 16QAM: reparo 50GHz
• 400G 16QAM: 2x (reparo 50GHz)

• 100G QPSK: reparo 50GHz
• 200G QPSK: 75GHz reparo do cabo flexível 100GHz
• 400G QPSK: 2x (75GHz reparo do cabo flexível 100GHz)
• 200G 16QAM: reparo 50GHz
• 400G 16QAM: 2x (reparo 50GHz)
• 200G 8QAM: 62.5GHz Flex/50GHz SuperChannel
• 400G 8QAM: 2x (62.5GHz Flex/50GHz SuperChannel)

• Bytes dos monitores BIP8 (modo de Bursty) a ajudar a encontrar a linha falhas.
• Parmetros dos monitores tais como a corrente diagonal, a temperatura, e o poder ótico do laser.
• Alarmes dos monitores OTN e eventos do desempenho.

Porto no modo 100G, porto no modo 200G_16QAM: Apoiado

Porto no outro modo: No apoiado

• Apoios ODUk SNCP.
• Proteço do tributário SNCP dos apoios.
• Proteço da intra-placa 1+1 dos apoios (ao trabalhar com a placa de OLP/DCP/QCP).

Apoiado

Porto no modo 100G

• ODUk (k=0, 1, 2, 3, dobram)

Porto no modo 200G ou no modo 400G

• ODUk (k=0, 1, 2, 3, 4, dobram)

Conformidade dos protocolos ou dos padrões

Protocolos ou padrões para a transmisso transparente (monitoraço do no-desempenho)

IEEE 802.3u

IEEE 802.3z

IEEE 802.3ae

IEEE 802.3ba

ITU-T G.707

ITU-T G.782

ITU-T G.783

Sistemas de transporte óticos síncronos da rede de GR-253-CORE (SONET): Genérico comum

RELAÇÕES FÍSICAS DO CANAL DA FIBRA DE NCITS (FC-PI)

SERVIÇOS DE RELAÇO DO CANAL DA FIBRA DE NCITS (FC-LS)

MOLDAÇO DO CANAL DA FIBRA DE NCITS E SIGNALING-2 (FC-FS-2)

CANAL BACKBONE-3 DA FIBRA DE NCITS (FC-BB-3)

INTERRUPTOR DE CANAL FABRIC-3 DA FIBRA DE NCITS (FC-SW-3)

CANAL DA FIBRA DE NCITS - FÍSICO E RELAÇO DE SINALIZAÇO (FC-PH)

PROTOCOLO DO MAPEAMENTO DO CÓDIGO DE COMANDO SETS-2 DO CANAL SINGLE-BYTE DA FIBRA DE NCITS (FC-SB-2)

SMPTE 292M Bit-Serial Digital Interface para sistemas de televiso a alta definiço

ETSI TR 101 891 relações profissionais: Diretrizes para a aplicaço e o uso da relaço de série assíncrona de DVB (ASI)

4:2 10-Bit de SMPTE 259M: Componente 2 e sinais compostos de 4fsc Digitas - relaço de Digitas de série

Sistema de transmisso da fibra de Digitas da série de SMPTE 297-2006 para SMPTE 259M, SMPTE 344M, SMPTE 292 e SMPTE 424M Signals

Arquitetura da conexo dos grupos de código do comando de Único-byte de NCITS SBCON (SBCON)

Sistemas de informaço do ANSI X3.139 - Fiber Distributed Data Interface (FDDI) - Ring Media Access Control simbólico (MAC)

Sistemas de informaço do ANSI X3.148 - Fiber Distributed Data Interface (FDDI) - Ring Physical Layer Protocol simbólico (PHY)

Sistemas de informaço do ANSI X3.166 - dependente médio da camada física do Fiber Distributed Data Interface (FDDI) (PDM)

Protocolos ou padrões para o processamento de serviço (monitoraço de desempenho)

ITU-T G.805

ITU-T G.806

ITU-T G.709

ITU-T G.872

ITU-T G.7710

ITU-T G.798

ITU-T G.874

ITU-T M.3100

ITU-T G.874.1

ITU-T G.875

ITU-T G.808.1

ITU-T G.841

ITU-T G.8201

ITU-T G.873.1

ITU-T G.694.1
