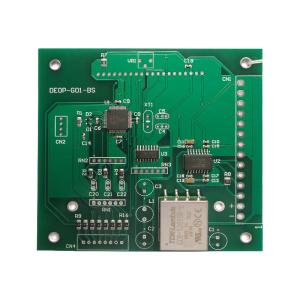

Conjunto Turnkey Multilayer PCBA Aoi Circuit Board Rapid Pcba dos componentes do PWB de Shenzhen
Number modelo:Conjunto do PWB
Lugar de origem:China
Quantidade de ordem mínima:1pcs
Termos do pagamento:L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte:150000 partes pelo mês
Prazo de entrega:5
Contate
Add to Cart
Dos Estados-activa
Shenzhen China
Endereço:
3/F. 1/B, 18-2 Yuquan East Rd. Yulv Village. Guangming New district. Shenzhen. China.
Fornecedor do último login vezes:
No 16 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Conjunto Turnkey Multilayer PCBA Aoi Circuit Board Rapid Pcba dos componentes do PWB de Shenzhen
Nosso tipo de serviço
FASTPCBA é um fabricante profissional do PWB & do PCBA em Shenzhen
China.Our para fornecer serviço do conjunto desencapado de alta
qualidade do PWB e do PWB, incluindo a fonte dos componentes, o
teste de funço, o revestimento constituído e o conjunto completo
para clientes pelo mundo inteiro.
Fabricaço desencapada do PWB
Oferecimento: PWB rígido; PWB flexível; PWB do Rígido-cabo
flexível; PWB DE HDI; PWB folheado a ouro; PCBs de alta frequência;
PWB de alumínio; Placa de circuito baixa de cobre; PWB alto do TG;
PWB pesado do cobre ......
Capacidade da fabricaço do PWB:
| Artigo | Descriço | Capacidade | |
| Sercive | Conjunto do PWB e do SMT com serviço de uma parada | ||
| Material | Materiais estratificados | FR4, TG alto FR4, de alta frequência, alume, FPC | |
| Corte da placa | Número de camadas | 1-48 | |
Min.thickness para camadas internas (A espessura do Cu é excluída) | 0,003" (0.07mm) | ||
| Espessura da placa | Padro | (0.1-4mm±10%) | |
| Mínimo. | Único/dobro: 0.008±0.004” | ||
| 4layer: 0.01±0.008” | |||
| 8layer: 0.01±0.008” | |||
| Curva e torço | 7/1000 | ||
| Peso de cobre | Peso exterior do Cu | 0.5-4 0z | |
| Peso interno do Cu | 0.5-3 0z | ||
| Perfuraço | Tamanho mínimo | 0,0078" (0.2mm) | |
| Desvio da broca | ″ ±0.002 (0.05mm) | ||
| Tolerncia do furo de PTH | ″ ±0.002 (0.005mm) | ||
| Tolerncia do furo de NPTH | ″ ±0.002 (0.005mm) | ||
Máscara da solda
| Cor | Verde, branco, preto, vermelho, azul… | |
| Clearanace mínimo da máscara da solda | 0,003 ″ (0.07mm) | ||
| Espessura | (0.012*0.017mm) | ||
| Silkscreen | Cor | branco, preto, amarelo, azul… | |
| Tamanho mínimo | 0,006 ″ (0.15mm) | ||
| E-teste | Teste de funço | Teste funcional de 100% | |
| Testes de PCBA | Raio X, AOI Test, teste funcional | ||
| Conjunto do PWB | serviço eletrônico do manufacxturer do serviço de uma parada | ||
| Fonte componente | Sim | ||
| Certificado | IATF16949, ISO9001 | ||
| Prazo de entrega: | PWB | 3-12days | |
| PCBA | 8-20days | ||
| Tolerncia do PWB | ±5% | ||
| Tamanho máximo da placa do revestimento | 450*450mm | ||
| MOQ | NENHUM MOQ (1pcs) | ||
| Revestimento de superfície | HASL, ENIG, prata da imerso, lata da imerso, OSP… | ||
| Esboço do PWB | Quadrado, círculo, irregular (com gabaritos) | ||
| pacote | QFN, BGA, SSOP, PLCC, LGA | ||
| Subconjunto | Plástico, metal, tela | ||
Para a volta-chave completa, nós tomamos do todo o processo, incluindo a fabricaço de placas de circuito impresso, a obtenço dos componentes (100% original), os testes de PCBA, a monitoraço contínua da qualidade e o conjunto final.
Alternativas flexíveis do conjunto do volume:
Conjunto do PWB do protótipo
Baixo-volume, conjunto alto do PWB da mistura
Conjunto do PWB do volume alto
Conjunto consignado & parcial do PWB
Conjunto Turnkey completo do PWB
Conjunto de chicote de fios do cabo & do fio
Serviços do conjunto da construço da caixa
FASTPCBA detalhou o conjunto que as capacidades so alistadas na tabela abaixo:
| Característica | Capacidade |
| Categoria de qualidade | IPC padro 3 |
| Quantidade da ordem | 1pc - 10,000+pcs |
| Tempo da construço | 1 - 3 dias, 1 - 3 semanas, ou exigências das especs. do PWB das entregas programadas |
| Tamanho máximo da placa | 700x460 milímetro |
| Tipo da placa | PCBs rígido, PCBs flexível, PWB do Rígido-cabo flexível, núcleo PCBs do metal, PWB de HDI, PWB folheado a ouro |
| Revestimento de superfície | HASL, ENIG, ouro da imerso, prata da imerso, lata da imerso, OSP… |
| Tipos do conjunto | Montagem de superfície Thro-furo Tecnologia misturada (SMT & Através-furo) Colocaço tomada partido simples ou duplo Revestimento constituído Conjunto de tampa do protetor para o controle de emisso do IEM |
| Tipo da solda | Sem chumbo - RoHS |
| Obtenço das peças | acordo completo com o cliente designado fornecedor. Pode igualmente ajudar o reviwe dos clientes e melhorar a cadeia de aprovisionamento |
| Teste de funço | Teste funcional de 100% |
| Testes de PCBA | Raio X, AOI Test, teste funcional |
| Esboço do PWB | Quadrado, círculo, irregular (com gabaritos) |
| Subconjunto | Plástico, metal, tela |
FASTPCBA é um fabricante profissional do PWB em China, Shenzhen. Com 20 anos de desenvolvimento, FASPCBA transforma em um fabricante da primeira classe do PWB de HDI, com os medidores quadrados da capacidade 35.000 da produço. FASTPCBA está fornecendo o PWB desencapado de alta qualidade e o serviço do conjunto do PWB, incluindo a fonte dos componentes, o teste de funço, o revestimento constituído e o conjunto completo para clientes pelo mundo inteiro, nosso mercado principal é Europa, EUA nortes, Austrália, Ámérica do Sul, e Ásia.
FASTPCBA foi selecionado como “o sócio excelente do ano” por empresas conhecidas numerosas, e ganhou muitas certificações domésticas e autorizadas no país e no estrangeiro, como padro chinês da certificaço do projeto da alto-tecnologia, de sistema de gerenciamento da qualidade do ISO 9001, do ISO14001, do ISO13485, do IATF 16949 e CE personalizado, UL, FCC e outras certificações de produto de acordo com as exigências de cliente.
Milhões de placas de circuito so produzidos aqui cada ano, que proporciona o serviço superior para a eletrônica automotivo, a eletrônica médica, as comunicações do poder, a automatizaço industrial, a casa inteligente e as outras indústrias em todo o mundo. Nós continuaremos a melhorar nossos qualidade e serviço; a satisfaço do cliente e o desenvolvimento da ciência e da tecnologia so nossa motivaço eterno.
FAQ:
Q: Que serviço você tem?
FASTPCBA: Nós fornecemos a soluço turnkey que inclui a fabricaço do
PWB, o SMT, injeço & metal plástico, conjunto final, testes e o
outro serviço de valor acrescentado.
Q: Que é necessário para a cotaço do PWB & do PCBA?
FASTPCBA: Para o PWB: Arquivo da quantidade, do Gerber e exigências
da técnica (material, tamanho, tratamento de superfície do
revestimento, espessura de cobre, espessura da placa).
Para PCBA: Informaço do PWB, BOM, documentos de teste.
Q: Como manter nosso segredo do arquivo da informações sobre o
produto e do projeto?
FASTPCBA: Nós somos dispostos assinar um efeito de NDA pela lei
local lateral dos clientes e por clientes de promessa do tokeep
dados no nível confidencial alto.
Q: Que so os produtos principais de seus serviços de PCB/PCBA?
FASTPCBA: Automotivo, médico, controle da indústria, IOT, Smart
Home, militar, aeroespacial.
Q: Que é sua quantidade de ordem mínima (MOQ)?
FASTPCBA: Nosso MOQ é 1 PCS, amostra e a produço em massa toda pode
apoiar.
Q: É você fábrica?
FASTPCBA: Nossa fábrica é situada na primeira construço, no. 18-1,
estrada do leste de Yuquan, vila de Yulv, rua de Gongming, distrito
novo shenzhen de Guangming, porcelana.
Nós oferecemos citações imediatas para sua ordem turnkey do conjunto do PWB e você no precisa de esperar por muito tempo para conhecer quanto a ordem custaria. Também, você pode ver o estado do tempo real de seu projeto. Isto ajuda-o a monitorar a fase da fabricaço do PWB. Com um único ponto de contato, e serviços flexíveis, conjunto turnkey completo da eletrônica de FASTPCBA encontra as necessidades originais de empresas de pequeno porte, de grandes corporaçõs, e de empresários. Você pode transferir arquivos pela rede seus GERBER & BOM para receber umas citações.
