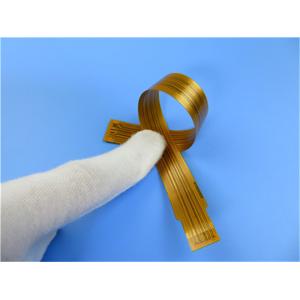

Placa flexível do PWB da Multi-camada flexível Multilayer do circuito impresso (FPC)

Placa flexível do PWB da Multi-camada flexível Multilayer do circuito impresso (FPC)

(FPC so produtos feito--medida, a imagem e os parmetros mostrados so apenas para a referência)

Descriço geral

Este tipo de circuito flexível é estrutura de camada 4 construída no polyimide (PI) para a aplicaço do router sem fio, cobre 1oz cada camada. A estratificaço baixa é de Shengyi. Revestido pela camada de coberta amarela, o ouro da imerso é chapeado em almofadas. Um conector é projetado em ambas as extremidades. Fabricou por dados fornecidos de utilizaço de Gerber da classe 2 do IPC 6012.

Folha do parmetro e de dados

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

Optionality material

Baixo custo

Continuidade do processamento

Método de envio diversificado

O projeto de engenharia impede que os problemas ocorram pre na produço.

Aplicações

Cabeça FPC do laser, controlador do equipamento médico, placa macia da antena da tabuleta

Circuitos flexíveis Multilayer

Geralmente, a fabricaço de circuitos flexíveis multilayer é baseada em processos de único PWB flexível tomado partido e o dobro tomou partido PWB flexível de PTH. Ambos os tipos evoluem dos circuitos flexíveis frente e verso covercoated convencionais que so ligados junto. Para um número de razões, no se recomenda combinar circuitos flexíveis demais em um circuito flexível multilayer.

Materiais e espessuras de FPC Multilayer

É prática comum usar os materiais alistados abaixo.

Carcaças dielétricas

polyimide de 50 µm (2 mil.) devido a sua estabilidade mais alta e manipulaço mais fácil comparadas com o polyimide de 25 µm (1 mil.).

Folha de cobre

1 onça.) folha de cobre de 35 µm (, desde que esta espessura é compatível com as exigências levando atuais do circuito terminado.

Covercoat

polyimide de 25 µm (1 mil.) para uma folha de cobre grossa de 35 µm (1,4 mil.), desde que assegura uma capsulagem melhor dos condutores do que um polyimide de 50 µm (2 mil.).

1 mil.) esparadrapo acrílico de 25 µm (para conseguir uma boa capsulagem e uma laminaço do baixo-fluxo. Demasiado esparadrapo acrílico conduz aos problemas da confiança, por exemplo quebras do tambor, quebras da folha, e etchback demasiado profundo.

Camadas exteriores

As camadas exteriores no devem ser fornecidas com nenhuns circuitos (condutores) no lado de ligamento devido ao risco de armadilha de ar na relaço.

Materiais de ligaço

Ao usar circuitos flexíveis covercoated como camadas internas, os circuitos e as peças rígidas so ligados junto por meio dos esparadrapos da folha.

Processos

Um diagrama de fluxo simplificado é mostrado abaixo.

Mais exposições da Multi-camada FPC

Perfil da empresa

Fundada em 2003, a tecnologia Co. da eletrônica de Shenzhen Bicheng, Ltd é um fornecedor de alta frequência estabelecido e exportador do PWB em Shenzhen China, separando a antena celular da estaço base, o satélite, componentes passivos de alta frequência, linha do microstrip e linha circuito da faixa, equipamento da onda de milímetro, sistemas do radar, antena digital da radiofrequência e outros campos no mundo inteiro por 18 anos. Nosso PCBs de alta frequência é construído principalmente em 3 tipos materiais de alta frequência: Rogers Corporation, Taconic e Wangling. Escalas constantes dielétricas de 2,2 10,2 etc.

O PWB de Bicheng é sediado em Shenzhen, uma cidade com grande vitalidade econômica. Baseado em China, nós aderimos filosofia de prestar serviços de manutenço as pequenas e médias empresas que oferecem a variedade de placas de circuito encontrar as procuras do mercado.

Negócio principal & aplicações do PWB

Nós mantemos os padrões os mais altos que apoiam os produtos que exibem a qualidade, o desempenho e a confiança excepcionais. Nós igualmente temos divisões da placa de circuito FR-4, circuitos flexíveis e o núcleo PCBs do metal caracterizou como os protótipos, corridas pequenas produço em massa. Nós ativamente pesquisamos e construímos tais projetos de valor acrescentado altos do PWB como HDI, a volta rápida, o controle da impedncia, o cobre pesado e a placa etc. da placa traseira. Isto fez nossos produtos do PWB gerar uma prolongaço e uma complementaço eficazes, assim como formaço da linha de produtos integrada que varia de baixo da gama parte alta. As placas de circuito so usadas nas indústrias de aparelhos eletrodomésticos, eletrônica portátil e consumível, arquivado médico, aeroespacial assim como as telecomunicações etc.
