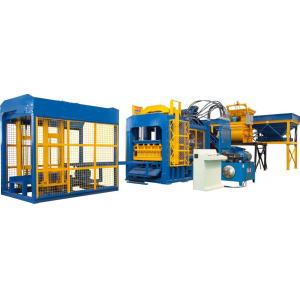

Máquina automática do bloco do cimento do PLC
Brand Name:SCEC
Certification:ISO CCC
Model Number:QT6-15B
Minimum Order Quantity:1 set
Delivery Time:within 25 work days after prepayment received.
Payment Terms:L/C, T/T, Western Union
Contate
Add to Cart
Dos Estados-activa
Jinan Shandong China
Endereço:
Estrada de NO.28988 Jingshi, distrito de Huaiyin, Jinan, China
Fornecedor do último login vezes:
No 47 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Bloco automático do cimento da máquina QT6-15 do bloco do cimento que faz a linha, produtividade concreta 1200pcs/hr dos tijolos
Especificaço
| Parte 1, sistema do armazenamento do cimento | |||||||||||||||||
01 | 50T tipo aparafusado destacável silo de cimento 1. Capacidade: 50Tons 2. Dimetro: 3140mm 3. Altura total: 12275mm 4. Especificações da guiga: Tubulaço sem emenda 219*5 5. Altura da descarga: 3200mm 6. A espessura do corpo: 3mm 7. Sob a espessura do cone: 4mm Material: Aço carbono Q235 8. Peso total: 6500kg Envio pelo recipiente 40feet. |
grupo de 1 total
| |||||||||||||||
| A parte 2, cimenta sistemas do transtorte pneumático | |||||||||||||||||
| Transportando o sistema: Produtividade: 35~40T/h, distncia horizontal ≤40m, altura ≤20m, curvatura ≤5pieces | |||||||||||||||||
| 1 |
Ventilador das raizes | ZRSR200AHB, 45Kw | pares | 1
| Incluindo o anfitrio, os motores, chassi, importam e exportam o silencioso, engrenagem, protetores, conectores flexíveis, válvulas de verificaço, válvula de escape de presso, calibre de presso, parafusos de ncora e semelhante. | ||||||||||||
| 2 | Desgaste alimentador | ARD350B, 2.2Kw 37L/r, 20r/min | pares | 1
| Anfitrio que contém o desgaste, buchas do desgaste, rotor desgaste-resistente, motor da engrenagem, base, rodas dentadas, correntes, protetor chain e assim por diante. Material: CS. Fazer máquina do padro da exportaço | ||||||||||||
| Cmara de bombeamento | VC-14-CS | parte | 1
| Material: CS | |||||||||||||
| Cmara da aceleraço | DN150 | parte | 1
| Material: CS | |||||||||||||
| Selo | pares | 1
| Incluindo válvulas, válvula de controle do fluxo. | ||||||||||||||
| 3 | Válvula de flapper manual | DN400 | parte | 1
| |||||||||||||
| 4 | Junções de expanso do metal | DN400 | parte | 1
| |||||||||||||
| 5 | Grande cotovelo do transporte | R=8D, DN150, | parte | 3
| Material: CS | ||||||||||||
| 6 | Medidor do nível do telhado do silo | Admisso do RF | parte | 1
| Material: SS304, medidor de nível elevado. | ||||||||||||
| 7 | Armário de controle | pares | 1
| Incluindo o manual, automático. | |||||||||||||
| 8 | Encanamento | DN150 (168*6) | m | 30
| Usuário-fornecido | ||||||||||||
| 9 | coletor de poeira do pulso | Área de filtro ≥24㎡ | parte | 1
| F de esboço induzido 1.5Kw de Incuding, material: CS | ||||||||||||
| 10 | Válvula de escape de presso | parte | 1
| ||||||||||||||
| Parte 3, LINHA da MÁQUINA do BLOCO | |||||||||||||||||
| NO. | Nome de dispositivo | Especificaço | Unidade | Qty
| |||||||||||||
| 1. | Bloco que faz a máquina | Q6-15 | grupo | 1 |
Livre fornecido com a máquina principal | ||||||||||||
| 2. | Estaço hidráulica | D-6-22 | grupo | 1 | |||||||||||||
| 3. | Sistema de controlo do PLC | D-6-M | grupo | 1 | |||||||||||||
| 4. | Alimentador da pálete | grupo | 1 | ||||||||||||||
| 5. | Transporte do tijolo | grupo | 1 | ||||||||||||||
| 6. | Vassoura do bloco | modelo de gerencio da escova | grupo | 1 | |||||||||||||
| 7. | Uma máquina do bloco | modelo padro | grupo | 1 | |||||||||||||
| 8. | Trole hidráulico manual | C=2500kg | grupo | 2 | |||||||||||||
| 9. | Peças sobresselentes e ferramentas | grupo | 1 | ||||||||||||||
| 10. | Empilhador automático | D-6-S | grupo | 1
| |||||||||||||
| 11. | pálete | bambu | grupo | 600pcs | |||||||||||||
| Seço de tratamento por lotes | |||||||||||||||||
| 12. | Máquina do transporte de parafuso | Φ219x6000mm | grupo | 1
| |||||||||||||
| 13. | escala do cimento | grupo | 1 | ||||||||||||||
| 14. | Máquina de tratamento por lotes (funil três) | PL1200 | grupo | 1 | |||||||||||||
| 15. | Misturador de Concre | JS500 | grupo | 1 | |||||||||||||
| 16. | Máquina do transporte de correia | L=8000mm | grupo | 1 | |||||||||||||
| 17. | Caixa de controle de tratamento por lotes e de mistura | grupo | 1 | ||||||||||||||
2. Introduço:
Em segundo lugar, parst e procedimento de funcionamento principais
1. armazenamento de transtorte silo&pneumatic do sistema-cimento 50t
2. O tijolo principal que faz a linha:
Tijolo que faz o procedimento:
1. Cabine agregada do armazenamento, geralmente três, para o cimento, areia, outro (como a cinza de mosca, o seixo pequeno…)
2. Misturador, este uso modelo JS500
3. Transportando a correia
4. Máquina de fatura de tijolo principal
5. Empilhador
6. Caixa de controle do PLC
Trole sweeper→stacker→hydraulic cabins→conveying do conveyor→brick do machine→brick do feeder→brick do scale→mixer→pallet do belt→cement do agrregate do silo→three do cimento
1→2→3→4→5
Somente controle 6 do trabalhador da necessidade uma, totalmente automático.
3. Vantagem:
1. Material e soldadura: todo o material e peças sobresselentes selecionados concordando o padro internacional do CE, soldadura da proteço do dióxido de carbono asseguraro a linha inteira corredor estável.
2. PLC do controle: nós selecionamos a liga original do PLC de Mitsubishi com independentemente desenvolvemos o programa de controle da máquina, asseguramos o estado de trabalho estável e de grande eficacia.
3. Swiches e motor: Swiches Japo usado Omron e o tipo de França Schneider, motor usará Siemens ou tipo de ABB.
4. Sistema hidráulico: As peças sobresselentes hidráulicas sejam pedidas de acordo com nossa máquina do bloco característica de Taiwan.
5. Alimentador material: O tipo giratório carro de alimentaço material do misturador, produto acabados obtém uma densidade e uma força mais altas.
6. Molde: o dispositivo o mais novo do tratamento térmico assegura uma esperança de vida mais longa do molde.
7. Peça sobresselente: siga a expediço da máquina, nós fornecem as peças vestindo estáveis, os serviços da após-venda será mais rápido.
4. Mais fotos para sua referência:
