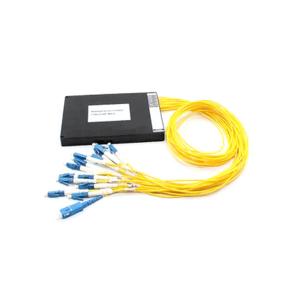

1500 ~ 1600 comprimento personalizado da fibra do WDM DWDM da fibra ótica do nanômetro módulo passivo
Termos do pagamento:T/T; L/C; Paypal
Detalhes de empacotamento:A gaveta do ABS ou os mini ABS encaixotam o tubo de aço
Tipo de fibra:G657A1
Escala de comprimento de onda de funcionamento:1500nm ~ 1600nm
Tipo de conector:LC/UPC ou outro
Temperatura de operação:-10 a +70℃
Contate
Add to Cart
Fornecedor verificado
Shenzhen Guangdong China
Endereço:
Parque industrial do robô internacional da construção D Huafeng do 2° andar, Baoan District Shenzhen
Fornecedor do último login vezes:
No 2 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Baixa perda de inserço 1500 ~ 1600 comprimento personalizado da fibra do nanômetro DWDM módulo passivo
O módulo de DWDM é geralmente ato porque a unidade interna de DWDM MUX/DEMUX, ele é projetada geralmente ser um filtro do ABS Cassette.1*2 DWDM é geralmente um tubo de aço ou uma mini caixa do ABS.
Características
●Baixa perda de inserço
●Baseado no filtro de fita fina ou na tecnologia Calibre de dimetro de fios
●Afastamento de canal da UIT 100GHz ou 50GHz de DWDM, C17-C61 & H17-H61, X canais sobre a única ou fibra frente e verso
●LC/SC/FC/ST, relaço de UPC/APC esto disponíveis
●Taxa transparente para aplicações até 10Gbps
●Porto expresso do monitor/Upgrade/1310nm para funções externos
●Completamente passivo, nenhuma energia elétrica exigida
●Pequeno em tamanho, pode rapidamente ser instalado em umas várias caixas
Especificações
| Parmetro | Unidade | Especificaço |
| Escala de comprimento de onda de funcionamento | nanômetro | 1500 ~ 1600 |
| Número de canal | - | X+UPG |
| Comprimento de onda do centro | nanômetro | O cliente especificou os comprimentos de onda X, tais como C53 C54 C55 C56 C57 C58 C59 C60 (X=8) etc. |
| Afastamento de canal | Gigahertz | 100 |
| Passband de canal (@-0.5dB) | nanômetro | ≥0.11 |
| Perda de inserço (com conector) | DB | ≤3.2 |
| Isolamento adjacente do canal | DB | ≥30 |
| Isolamento No-adjacente | DB | ≥40 |
| Isolamento do porto de UPG | DB | ≥12 |
| PDL | DB | ≤0.2 |
| Diretividade | DB | ≥50 |
| Perda de retorno | DB | ≥45 |
| PMD | picosegundo | ≤0.20 |
| Temperatura de funcionamento | ℃ | -10 a +70 |
| Temperatura de armazenamento | ℃ | -40 a +85 |
| Tipo da fibra | Fibra G657A1 | |
| Tipo do conector | LC/UPC ou outro | |
| Tipo de uma comunicaço | Única ou fibra dupla | |
| Funções opcionais | Porto 1310 expresso: 1310+/-40nm; Porto da elevaço: Seço no utilizada do comprimento de onda; Porto de Moniter: 1%; | |
Nota: Os parmetros específicos so sujeitos s especificações de produto.
Aplicações
Aplicações na rede de DWDM
Informaço pedindo
Informaço pedindo. para o módulo de DWDM Número da peça: SPWM-4XM-32SA1-20-1FFP-A 123 4 5 6 7 89101112 1314 Descriço do produto: Comprimento do dimetro 1M Fiber dos comprimentos de onda C32-C35 G.657.A1 2.0mm da gaveta 4 do ABS da fibra do módulo de DWDM 100GHz único com conector de FC/PC | |
Informaço pedindo. para WDM Fliter Número da peça: SPWM-F-X4451D-09-1LLP-B 12 5 7 8 9101112 13 Descriço do produto: dimetro de aço da passagem G.652D 0.9mm do tubo DWDM 100GHz C44-C51 do filtro do WDM 1x2 com tubo fraco 1M Comprimento da fibra com conector de LC/PC | |
| 1 - Número de comprimentos de onda | comprimentos de onda do 8:8; comprimentos de onda do 16:16; comprimentos de onda do 40:40; etc. |
| 2 - Tipo | XM: 100GHz DWDM Mux/Demux; WM: 50GHz DWDM Mux/Demux; F: filtro do WDM 1x2 |
| 3 - Funções opcionais | E: porto 1310nm expresso; F: porto 1550nm; M: Porto de Moniter; U: Porto da elevaço |
| 4 - Primeiro comprimento de onda | XX: XX referem o número de canal; 17: 1563,86 nanômetro (canal 17); 45:1541.35 (canal 45); etc. Escala: 1528,77 nanômetro (canal 61) a 1563,86 nanômetro (canal 17) |
| 5 - Tipo de uma comunicaço | S: Única fibra; Zero: Fibra dupla; |
| 6 - Tipo da fibra | D: G.652D; A1: G.657.A1; |
| 7 - Dimetro da fibra | 20:2.0mm; 09:0.9mm com tubo fraco |
| 8 - Comprimento da fibra | 1:1M ou outro |
| 9- Portos de COM | L: LC; S: SC; F: FC; |
| 10 - Outros portos | L: LC; S: SC; F: FC; |
| 11 - Endface | U: Polimento do UPC; P: Polimento do PC; : Polimento do APC |
| 12- Pacote | : Gaveta do ABS ou mini caixa do ABS; B: Tubo de aço; |
| 13 - Altura | Zero: 1U; 2:2U; 3:3U; etc. |
