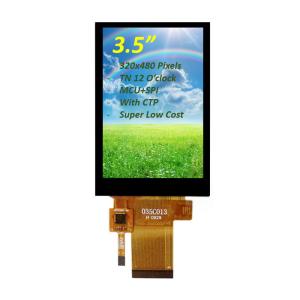

320x480 HVGA 3,5 polegadas TFT LCD Display MCU + SPI Interface com capacitivo touch screen
Número do modelo:SFTO350PY-7118A-CT
Local de origem:ShenZhen / China
Quantidade mínima de encomenda:3 PCes
Condições de pagamento:L/C, T/T, Western Union, PayPal
Capacidade de abastecimento:3000 mil por mês.
Tempo de entrega:1-5 semanas
Contate
Add to Cart
Fornecedor verificado
Shenzhen China
Endereço:
3 FL., Edifício 25, Parque Industrial Yuan Yi Yuan, Rua QianJin, XiXiang, Bao'An, ShenZhen, China
Fornecedor do último login vezes:
No 41 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
Introduço ao produto: Display LCD TFT de 3,5 polegadas TN de baixo custo com tela sensível ao toque capacitiva
Viso geral:Estamos entusiasmados em apresentar o Low Cost TN Type 3.5-Inch TFT LCD Display, uma soluço inovadora que combina acessibilidade com tecnologia avançada, perfeita para uma ampla gama de aplicações.Este ecr possui uma MCU confiável juntamente com uma interface SPI fácil de usar e uma tela sensível ao toque capacitiva, tornando-o uma escolha ideal para desenvolvedores e fabricantes.
Características principais:
Tamanho compacto: O tamanho de 3,5 polegadas o torna perfeito para projetos de espaço limitado, proporcionando ainda um amplo espaço visual.
Alta resoluço: Desfrute de imagens nítidas e cores vibrantes que do vida aos seus aplicativos, graças s suas capacidades de exibiço de alta resoluço.
Ecr táctil capacitivo: A tecnologia táctil capacitiva incorporada proporciona uma experiência intuitiva para o usuário, permitindo uma navegaço e interaço perfeitas.
Compatibilidade MCU: projetado para funcionar harmoniosamente com uma variedade de MCUs, este ecr é versátil e fácil de integrar em seus sistemas existentes.
Interface SPI: O protocolo de comunicaço SPI garante transferência rápida de dados e melhora o desempenho do sistema, permitindo tempos de resposta rápidos para aplicações interativas.
Soluço econômica: como uma opço de baixo custo, esta tela atende s restrições orçamentárias sem comprometer a qualidade ou o desempenho.
Benefícios:
Fácil integraço: Com pinouts e documentaço claros, integrar esta exibiço em seus projetos é fácil, economizando tempo e esforço.
Ampla aplicaço: adequado para várias aplicações, incluindo dispositivos IoT, dispositivos portáteis, sistemas de automaço e ferramentas educacionais.
Durabilidade robusta: projetado para suportar o uso diário, garantindo longevidade e confiabilidade em diversos ambientes.
Aplicações:
Eletrônicos de Consumo: Perfeito para pequenos aparelhos como dispositivos domésticos inteligentes, monitores de saúde e consoles de jogos portáteis.
Sistemas de controlo industrial: Ideal para aplicações HMI (Human-Machine Interface), aumentando o envolvimento do utilizador e a eficiência operacional.
Projetos educativos: Uma ótima ferramenta para estudantes e amadores, tornando a aprendizagem e a criaço de protótipos interativas e divertidas.
Concluso:O Low Cost TN Type 3.5-Inch TFT LCD Display com Capacitive Touch Screen é uma mudança de jogo para desenvolvedores que procuram uma soluço de exibiço econômica e de alto desempenho.Se você está criando um novo produto ou melhorando um existenteComece hoje e eleve o seu projeto com este ecr excepcional!
Características
| Produto: | 3Display LCD TFT de 0,5 polegadas |
| Resoluço: | 320x480 HVGA |
| Interface: | MCU 8/16BIT, SPI 3/4 fio |
| Número do pin: | 40 pinos |
| Direço de visualizaço: | s 12 horas. |
| Luminncia superficial: | 300 Cd/m2 (nits) |
| Esboço Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
| Área ativa: | 48.96 ((H) x73.44 ((V) (mm) |
| Ecr táctil: | Com painel de toque capacitivo |
| Condutor do CTP: | FT6336U |
| IC do condutor: | ILI9488 |
| Conexo: | Empilhadeira |
| Temperatura de funcionamento: | -20°C a +70°C |
| Temperatura de armazenamento: | -30°C a +80°C |
| Certificado: | ISO 9001:2015 / ISO 14001:2015 |
| Conformidade: | Compatível com o REACH & RoHS |
Dimenso mecnica
Especificaço óptica
| Ponto | Símbolo | Condiço | Min. | Tipo | Max. | Unidade | |
| Luminncia branca (centro) | Lv | Θ=0Normal Observaçongulo IBL= 120mA | - No. | 300 | - No. | cd/m2 | |
| Tempo de resposta | Tr+Tf | - No. | 20 | 40 | ms | ||
| Relaço de contraste | CR | - No. | 500 | - No. | - No. | ||
Cores Cromaticidade (CIE1931) | Branco | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
ngulo de viso | Hor | O L | CR≥10 | - No. | 70 | - No. | |
| ΘR | - No. | 70 | - No. | ||||
Ver | OU | - No. | 60 | - No. | |||
| ΘD | - No. | 60 | - No. | ||||
| Uniformidade do brilho | Média | Θ=0 | 80 | 90 | - No. | % | |
| Gamut de cores | NTSC | Θ=0 | 57 | 60 | - No. | % | |
| Direço óptima de viso | 12 0' Clock | ||||||
Condiço de mediço
> Ambiente de mediço: sala escura
> Corrente de LED IL: 120mA
> Temperatura ambiente: 25±2°C
> 15 min. tempo de aquecimento
Características elétricas
| Ponto | Símbolo | Minha. | Tipo. | Max. - O quê? | Unidade |
| Tenso de alimentaço analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tenso de alimentaço digital | VDDI | 1.65 | 1.8 | 3.3 | |
| Tenso do sinal de entrada | VIH | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Características da unidade de retroiluminaço
| Ponto | Símbolo | Min. | Tipo | Max. | Unidade |
| Corrente LED | II | - | 90 | 120 | mA |
| Voltagem LED | VL | - | 2.8 | 3.2 | V |
| Tempo de vida útil do LED em funcionamento | Horário | 30000 | 40000 | - | Horário |
Interface LCM Definiço do pin
Pinhas - No, no. | Símbolo | Funço |
| 1 | XL | Toque na linha esquerda. |
| 2 | OU | Toque no circuito superior. |
| 3 | XR | Toque na linha final direita. |
| 4 | YD | Toque na linha inferior. |
| 5 | GND | Terra |
| 6 | CICV | Fornecimento de energia 1,8 V |
| 7 | CCC | Fornecimento de energia 2,8 V |
| 8 | FMARK | Sinal de sincronizaço de quadros |
| 9 | CS | Chip selecionar pin de entrada (ativo baixo) |
| 10 | RS | Exibir dados/pin de seleço de comando em paralelo |
| 11 | WR/SPI_SCL | Habilitar a gravaço na interface paralela MCU 8080 / pin SCL como Relógio Serial |
| 12 | RD | Ativar a leitura na interface paralela 8080 MCU. |
| 13 | SPI_SDA | Pin bidirecional de entrada/saída de dados em série |
| 14 | SPI_SDO | Saída de dados de série |
| 15 | Reinicializaço | Entrada de reinicializaço externa. |
| 16 | GND | Terra |
| 17 a 32 | DB0-DB15 | Bus de dados de interface paralela da MCU. |
| 33 | LEDA | Luz traseira LED ((Anodo) |
| 34 a 36 | LEDK | Luz traseira LED (cátodo) |
| 37 | GND | Terra |
| 38 | IM0 | Selecione o modo de interface |
| 39 | IM1 | Selecione o modo de interface |
| 40 | IM2 | Selecione o modo de interface |
Definiço do pin FPC Touch
| 1 | CTP_RST | Reinicie a tela sensível ao toque |
| 2 | CTP_INT | Sinal de interrupço do ecr táctil |
| 3 | CTP_SDA | Sinais de dados do ecr táctil |
| 4 | CTP_SCL | Sinal de relógio do ecr táctil |
| 5 | GND | Terra |
| 6 | VDD | Fornecimento de energia |
Imagem do produto
Instalações de fábrica e certificados
Perguntas frequentes
Posso pedir uma amostra?
R: Sim, nós damos as boas-vindas a ordem de amostra para testar e verificar a qualidade. amostras misturadas de diferentes números de itens so aceitáveis.
E quanto ao tempo de entrega?
A: Para produtos fora de prateleira, amostras em estoque imediatamente. 1-1.5 semanas para reformulaço de amostras. 4-6 semanas para produço em massa. Para produtos de design, 2-3 dias para proposta de desenho de contador;2 horas para a amostragem no momento da aprovaço do desenho; 5 a 6 horas para ensaios/produço em série na aprovaço da amostra.
Q3. Você tem algum limite de MOQ para ordem de amostra e produço?
R: MOQ baixo. 3-5pcs para verificaço de amostras esto disponíveis. MOQ de produço em massa é normalmente 1K / lote. Nós apoiamos quantidade menor do que o MOQ do MP para ordem de trilha / PP.
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
A: Envio por DHL, UPS, FedEx ou TNT. Demora 5-7 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda de módulo LCD?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicaço.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produço.
P6. É permitido imprimir o meu logotipo no produto LCD?
R: Sim. Por favor, informe-nos formalmente na fase de projeto, e faremos amostras com o seu logotipo para o seu teste de amostra e aprovaço. Na aprovaço da amostra, a produço em massa seguirá as amostras aprovadas.
Q7: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P8: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos so produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
Em segundo lugar, durante o período de garantia, enviaremos novos LCDs com nova encomenda para pequenas quantidades.Nós vamos repará-los e enviá-los de novo para você ou podemos discutir a soluço, incluindo uma nova chamada de acordo com a situaço real.
