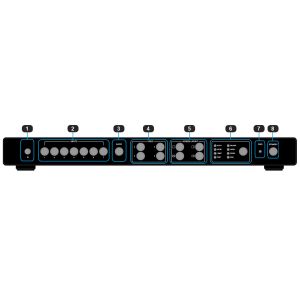

O quadrilátero seleciona 4K o Scaler sem emenda do porto 4K HDMI do agulheiro RS232
Number modelo:MS741
Lugar de origem:China
Quantidade de ordem mínima:100 unidades
Termos do pagamento:T/T
Capacidade da fonte:unidades 100K pelo ano
Prazo de entrega:4-6 semanas
Contate
Add to Cart
Dos Estados-activa
Shenzhen China
Endereço:
4 A Building #B, Dingxin Science and Technology Park, Honglangbei #2 Road, Xin’an street, Baoan district, Shenzhen.
Fornecedor do último login vezes:
No 1 Horas
Detalhes do produto
Perfil da empresa
Detalhes do produto
O quadrilátero audiovisual da soluço UHD 4K30Hz Multiviewer da sala de comando seleciona o índice que compartilha do Scaler prendido da apresentaço
O grastron MS741 tem sete entradas – 4x HDMI, 2x DisplayPort, definições de apoio de 1x VGA/YPbPr até 3840x2160@30 em HDMI e 3840x2160@60 através de DisplayPort. Com funções ricas tais como janelas da separaço do quadrilátero, Imagem-Em-imagem, triplicar-se, de lado a lado, tela cheia ou algo mais complexa com camadas múltiplas.
Especificações de produto:
Vídeo | |
| Relaço entrada | 4× HDMI DENTRO, DP de 2 x DENTRO, 1 x VGA DENTRO |
| Especificaço entrada | HDMI: HDMI 1.4a |
| DVI: 165MHz (UXGA@60Hz) | |
| DisplayPort: DP1.2a | |
| MHL: apoios MHL2.0, 1080p | |
| HDCP: HDMI 1,4, DP 1,3 | |
| RGB/YPbPr: 205MHz (até UXGA@75Hz) | |
| Definiço da entrada do apoio | Até 3840 x 2160@30Hz (4K x 2K@30Hz) |
| Entrado ao nível | 0.5-1.0 picos de V a repicar |
| Relaço da saída | 1 SAÍDA de x HDMI |
| Especificaço de saída | HDMI 1,4 |
| Definiço da saída do apoio | Até 3840 x 2160@30Hz (4K x 2K@30Hz) |
| Impedncia da saída | 100 Ω |
| Sinal de DDC | 1,2 pico de V a repicar |
| Frequência audio | |
| Relaço entrada | jaque estereofônico de 7 x de 3.5mm |
| Relaço da saída | jaque estereofônico de 4 x de 3.5mm |
| 1 terminal de fibra ótica de x | |
| Rotina | |
| Fonte de alimentaço | C.A. 110~240V |
| Desperdício do poder | 15W |
| Modo de controle | RS232, LAN |
| Temperatura de trabalho | 0°C a 35°C (32°F a 95°F) |
| 10% a 90%, no condensando-se | |
| Temperatura de armazenamento | -20°C a 70°C (- 4°F a 140°F) |
| 10% a 90%, no condensando-se | |
| Tamanho do produto | 440mm x 272mm x 43.5mm |
| (L x W x H) | |
| Peso do produto | 3.16kg |
Gesto da base EDID
A gesto de EDID que incluem métodos de dois níveis, gesto básica de EDID e gesto avançada de EDID.
Gesto básica de EDID:
Diagrama esquemático do procedimento interno de EDID:
Introduço do software
Corra por favor o software “UartAssist”. Qual é aberto com relaço principal como abaixo:
Atenço: O menu principal do software é traço abaixo do menu, como abaixo. Se o usuário quer mudar a língua (语言), mude por favor a opço da língua para ser chinês ou inglês.
Copie o EDID da saída para atribui-lo ao EDID da entrada:
Envie: ATM 09 EDI_CPY N M
N: 1 (no. 1 da saída)
M: 1, 2, 3, 4, 5 (no. 1-5 da entrada)
Feedback: 09 EDI_CPY N M
Exemplo: Copie o porto de saída No.1, de que EDID do dispositivo de exposiço conectado para atribuir ao no. 1 do porto de entrada
Envie: ATM 09 EDI_CPY 1 1
Feedback: 09 EDI_CPY 1 1
Gesto avançada de EDID
MS741 avançou a gesto de EDID contém EDID para atribuir, transferência de arquivo pela rede de EDID e transferência e comandos de EDID para controlar o EDID dos sete portos de entrada.
Aplicaço:
Agulheiro quente ultra HD 4K30Hz 444 HDMI MULTI-VIEWER de Grastron MS741 da venda com controle RS-232. Com as características ricas projetadas para janelas múltiplas da necessidade do espaço indique comercial e aplicações empresariais.
O quadrilátero seleciona 4K o Scaler sem emenda do porto 4K HDMI do agulheiro RS232
