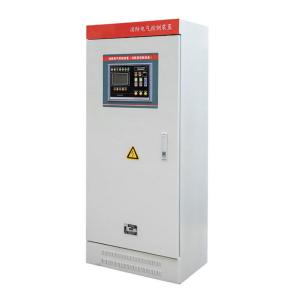

Painel de controle elétrico da conversão de frequência PCL da automatização do armário de controle IP54

Armário de controle elétrico do armário de controle PCL da converso de frequência da automatizaço

parmetro técnico

Vista geral

O armário de controle do PLC é um dispositivo de controle automatizado que integre o PLC, computadores industriais do painel e laços de controle elétricos. Tem a estrutura compacta, o trabalho estável e funções completas. Pode ser combinado de acordo com o tamanho real do controle, que pode realizar o controlo automático do único-armário, ou armários múltiplos para formar um sistema de controlo (DSC) distribuído através dos ethernet industriais ou da rede industrial do fieldbus. O armário de controle do PLC pode adaptar-se s ocasiões do controle da automatizaço industrial de vários tamanhos. Foi amplamente utilizado nas indústrias tais como a energia elétrica, a metalurgia, a indústria química, a fabricaço de papel, e o tratamento de esgotos da proteço ambiental.

O PLC no armário de controle do PLC usa o PLC de Siemens, o tablet pc usa o tablet pc industrial dos magnetocardiogramas, e o laço de controle elétrico usa componentes de Siemens ou de Schneider.

O armário de controle do PLC tem dianteiro e traseiro portas, a porta da rua é uma única porta, e a porta traseira é uma porta dobro. Um voltímetro, um amperímetro, um tablet pc, uns botões do controle e umas luzes indicadoras so instalados no painel da porta da rua. Há duas dianteiro e traseiro placas de montagem galvanizadas no centro do armário. A placa de montagem dianteira é equipada com o PLC, o transmissor do isolamento do sinal, relé do controle e entrada do sinal do controle e terminais de saída intermediários. A placa de montagem traseira é equipada com os interruptores, os contatores da C.A., os relés térmicos e os terminais de saída elétricos para circuitos de controle elétricos.

O armário de controle do PLC adota o sistema de cinco fios trifásico para a fonte de alimentaço, e um único armário tem uma grande capacidade instalada de 280KW. Um absorvente transiente é instalado entre a linha de abastecimento do poder e a terra do equipamento, que podem eficazmente impedir dano ao equipamento devido aos curto circuitos.

O armário de controle do PLC (único armário) pode controlar até 32 circuitos elétricos

O armário de controle do PLC (único armário) pode acomodar 16 canais da entrada 4-20MA análoga, 96 canais de entrada digital, 4 canais da saída 4-20MA análoga, e 32 canais de saída digital.

O armário de controle do PLC tem a funço de “automático, para,” seleço manual. Quando a funço “automática” é selecionada, o sistema controlo automtica o funcionamento do circuito elétrico correspondente de acordo com os parmetros e os procedimentos ajustados. Quando a funço da “parada” é selecionada, o sistema parará forçosamente o laço de controle da correspondência. Quando a energia cinética “manual” é selecionada, o laço de controle da correspondência pode diretamente ser ativado.

O tablet pc industrial usado no armário de controle do PLC tem no somente as funções de um computador de controle industrial geral, mas igualmente tem as vantagens do tamanho pequeno e do uso conveniente. Usa o sistema de Windows CE, e o sistema no será contaminado por vírus. O tablet pc termina principalmente o armário que de controle o ajuste do parmetro deste armário é usado para monitorar o funcionamento do equipamento elétrico do controle deste armário no tempo real em um modo dinmico do gráfico, e dá um alarme da falha ao equipamento elétrico anormal do armário. Na tabuleta

Os gráficos dinmicos de funcionamento do equipamento elétrico controlado pelo armário so indicados no painel LCD no tempo real. Quando o equipamento se está operando normalmente, é indicado no verde; quando o equipamento é parado, está indicado no vermelho. Quando os alarmes do equipamento anormalmente, os flashes amarelos e vermelhos alternadamente. E um alarme soou.

O computador industrial do painel usado no armário de controle do PLC fornece usuários as funções de gesto de dados poderosas. Forneça os usuários o relatório diário, banco de dados consultando, e as funções da consultaço da tendência dos dados de controle. Os usuários podem facilmente verificar os dados de controle do sistema e o estado da operaço do equipamento a qualquer hora.

O computador industrial do painel usado no armário de controle do PLC tem a funço automaticamente de desligar sobre e, sem os pessoais no dever.

O armário de controle do PLC tem duas relações de comunicaço RS485 e uma relaço do TCP/IP RJ45. Em um sistema de controlo em grande escala, as unidades múltiplas podem ser conectadas com a relaço RS485 e o protocolo industrial do ônibus do campo ou com a relaço RJ45 e o protocolo industrial do TCP/IP dos ethernet. O armário de controle do PLC é combinado em um sistema de controlo distribuído rede (DCS).

O armário de controle do PLC é feito do aço carbono, a espessura do corpo do armário é 1.5mm, e a espessura dianteiro e traseiro dos painéis da porta é 2mm. A superfície do corpo do armário é tratada com o pulverizador da antioxidaço, e o nível da proteço é IP56. Tamanho de armário: 2000X900X700 (espessura da largura X da altura X) pode ser feito de acordo com necessidades diferentes de clientes.

Características de desempenho

1. O regulador da converso de frequência é usado para inspecionar a bomba de água, a corrente começando é pequena, a velocidade da bomba é baixa, e o impacto mecnico na bomba de água é pequeno; assim prolongando a vida útil da bomba de fogo; especialmente para as bombas de água de alta potência, seu significado é maior.

2. O poder da movimentaço da inspeço da converso de frequência é pequeno, e a operaço é eficiente e de poupança de energia. Seu poder é aproximadamente 1,35% do poder industrial da inspeço da frequência, que salvar extremamente recursos de poder.

3. O armário da inspeço do fogo pode conduzir inspeços automáticas de acordo com os intervalos ajustados sem operaço manual. É equipado com uma variedade de relações da sinal-por-mensagem, que podem realizar a monitoraço remota da proteço contra incêndios, e compreende a situaço de unidades da bomba da proteço contra incêndios e de água a qualquer hora, que é conveniente para a gesto.

4. O grande tela táctil chinês do LCD é usado como a relaço homem-máquina, que é fácil de operar, simples e intuitiva.

5. O processador central adota o PLC de Siemens, que tem o desempenho, a segurança e a confiança estáveis.

6. Com alarme da falha, funço de memória Flash do sem energia, armazenamento da falha e funço do registro, pode armazenar 8000 registros da falha, que é conveniente para que os pessoais da manutenço reparem e analisem a falha. 7. Durante o processo da inspeço, se há um sinal do fogo, imediatamente a saída a inspeço, e liga imediatamente a bomba da boca de incêndio e do sistema de extinço de incêndios de fogo.

8. O dispositivo da inspeço da saída de emergência tem uma funço completa da relaço, que possa ser conectada ao centro de monitoraço ou ao computador da empresa do departamento dos bombeiros da segurança pública. Pode monitorar e monitorar o equipamento no tempo real dia-e-noite, realizar a monitoraço remota do computador e a gesto detalhada do centro de rede, uma monitoraço de segurança desse modo mais adicional do reforço.

9. A fiaço do armário da inspeço do retorno do fogo é conveniente, e pode ser usada conjuntamente com todo o armário de controle produzido pela fábrica do interruptor.

Espaço de aplicaço

Pode ser amplamente utilizado em industrial e produço agrícola e vários tipos de fonte de água de construço, de drenagem, de pressurizaço da rede da tubulaço do sistema de extinço de incêndios da luta contra o incêndio e da água fria e quente da ATAC circulaço e outras ocasiões para o controlo automático.
