O rádio/módulo de malha de banda estreita da série NBmesh é adequado para cenários de rede distribuída onde a taxa de serviço não é alta, a distância de transmissão é longa e a faixa de transmissão é baseada em retransmissão multi-hop. A topologia é uma rede multi-hop, que é composta por vários nós de distribuição. A estrutura é compacta, leve, design de placa única, conveniente para os usuários integrarem em vários tipos de equipamentos terminais, para obter transmissão de dados de longa distância estável e confiável.
Características:
1. Retransmissão multi-hop, rede eficiente
2. Baixa velocidade, alta sensibilidade
3. Frequência de banda UHF/L/S
4. Potência RF de 2/4/10/20 Watts
5. Porta serial / porta de rede, voz/localização
6. Salto de frequência inteligente
O rádio/módulo de malha de banda estreita da série NBMesh, suporta roteamento dinâmico ponto a ponto, ponto a multiponto e multiponto a multiponto, retransmissão multi-hop de dados sem fio, usado em grupos de UAV, comando de controle de fogo armado, resgate de emergência Comando de comunicação de emergência, comunicação marítima de formação de navios, comunicação de rede de auto-organização de prevenção de incêndios florestais.
Desempenho:
1. Longa distância de transmissão, forte capacidade anti-interferência
2. Adaptabilidade ao ambiente móvel
3. A camada de aplicação suporta todos os tipos de terminais de aplicação de porta serial/porta de rede
4. Suporte a implantação rápida, mudança dinâmica da topologia da rede, auto-organização sem rede central e encaminhamento multi-hop
5. Sensibilidade de recepção de até -117dBm@250KHz BW
6. Capacidade adaptativa de transmissão de dados, que pode selecionar adaptativamente o modo de modulação e o modo de codificação de acordo com as mudanças ambientais e realizar a transmissão adaptativa da taxa de dados
7. Capacidades de rede flexíveis e eficientes, suportam protocolo TDMA de slot de tempo dinâmico, protocolo CSMA, cenários de serviço de medição e controle centralizados com mais de 6 saltos e serviços de voz
8. Não há necessidade de configurar o endereço IP e o driver, compatibilidade perfeita com os protocolos TCP e UDP de nível superior, pode obter voz, arquivo e outras interações transparentes de dados
Especificações do rádio de malha de banda estreita NBMesh
Plataforma SDR, Forma de onda | 9363+7Z020, MANET de rede móvel |
Tecnologia MIMO | Codificação espaço-tempo, Diversidade de recepção, Formação de feixe TX / RX |
Frequência (70M-6GHz personalizável) |
UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Banda L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Banda S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Banda C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz) |
Largura de banda do canal | 250k/500k/1MHz (Antena dupla) |
Sensibilidade | -117dBm@250KHz |
Modo de modulação | BPSK/QPSK/16QAM (Adaptável), OFDM (Antena dupla) |
Taxa de dados aerotransportada (Antena única/ Antena dupla) |
50-250kbps@250kHz (Antena dupla) 125-500kbps@500kHz (Antena dupla) 250-1000kbps@1MHz (Antena dupla) |
Modo de acesso múltiplo | CSMA/TDMA |
Canal RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
Potência de transmissão | 0.25/0.5/1/2/4(5)/10/20/40(50)Watts (Antena dupla) 2/10Watts (Antena única) |
Salto único Distância de comunicação |
30-100 km (LOS), 1-30 km (área urbana) |
Modo de trabalho | Ponto a ponto/Ponto a multiponto/Multiponto a multiponto, Roteamento dinâmico/Retransmissão multi-hop, Estrela/Linha/Rede/Híbrido |
Conectores | Porta serial (bidirecional ponto a ponto, unidirecional ponto a múltiplo)/Porta de rede (unicast, multicast, broadcast)/Voz, Localização (broadcast) |
Atraso de salto único | Média de 7mS (1MHz BW) |
Criptografia | DES, AES128/256, SNOW3G/ZUC opcional, Criptografia de chip/cartão TF personalizada ou máquina de criptografia externa |
Modo anti-interferência | Seleção manual de canal de varredura de espectro, Seleção de frequência inteligente aprimorada de banda completa (consciência de espectro)/Salto de frequência adaptável de banda completa FHSS/Modo de roaming opcional |
Local/ Gerenciamento remoto |
Frequência de operação, largura de banda do canal, ID da rede, configurações de parâmetros de potência de transmissão e outros, varredura de espectro, exibição em tempo real e registros estatísticos da topologia da rede, relação sinal-ruído da intensidade do campo de link, tráfego de upload e download, distância do nó, mapa eletrônico GPS/Beidou, temperatura/tensão/monitoramento de interferência, atualização de software. Silêncio remoto e ativação opcionais |
Outros | O tempo de inicialização é inferior a 28 segundos, e o tempo de acesso/atualização/mudança de rede é inferior a 1 segundo. Não há limite para a capacidade do usuário de um único sistema (256 nós ou mais) e o número de saltos em redes Mesh (Dados 15+ saltos, voz 10+ saltos, vídeo 8+ saltos). A perda total da taxa de transmissão para mais de três saltos é inferior a 70%. Rastreamento automático da portadora, adaptado a um desvio de frequência Doppler de ±6kHz de deslocamento de frequência, suporta comunicação móvel em velocidades acima de 7200 quilômetros por hora (6 Mach, 2000 metros por segundo). |
Tamanho da rede/ Capacidade multi-hop |
Uma única rede com mais de 256 nós/15 saltos |
Temperatura de operação | -40ºC ~+80ºC |
Nível de proteção | IP66, IP67/IP68 Personalizado |
Tensão/Consumo de energia | 3.5-5VDC/Operação 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watts x2, NB-nano 9-32VDC/Operação 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watts x2 , NB-mini 9-39VDC/Operação 0.5-1A/Standby 0.4-0.6A@12V, 1Watts x2 12-36VDC/Operação 1-2A/Standby 0.5-0.7A@12V, 2/4(5)Watts x2 18-32VDC/Operação 3-6A/Standby 0.7-0.9A@16.8V, 10Watts x2 18-32VDC/Operação 6-7A/Standby 0.7-0.9A@20V, 20/40(50)Watts x2 |
Seleção de energia | Fonte de alimentação por bateria Twist-Lock ou cabo principal |
Baterias | 8-10/6-8 horas para 114/77.7Wh (Rádio portátil) 10-12/6-8 horas para 427/213Wh (Rádio de mochila) bateria de polímero de lítio |
Dimensões/Peso |
5.1x3.0x0.7cm/14g, 0.25Wx2 Aerotransportado de antena dupla, NB-nano |
Instalação/Cor | 4 Furos de montagem/Preto, Cinza ferro, Verde exército opcional |
Interface básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada DC |
Pressione para falar/ Interface auxiliar |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
Extensão de rede opcional | Roteamento de rede pública/4G LTE, integração WB-NB, Fibra, Satélite |
Indicador de status do link | Vermelho fixo - A rede não está conectada Vermelho piscando - Iniciando/não conectado à rede Verde fixo - A rede está conectada Verde piscando - PTT de voz está inativo |
Indicador de link RSSI | Verde fixo - A qualidade do link é excelente Azul fixo - A qualidade do link é boa Amarelo fixo - A qualidade do link é média Roxo fixo - A qualidade do link é ligeiramente pior Vermelho fixo - A qualidade do link é ruim ou o link está inativo |
Interface de gerenciamento/ Interface de controle |
Gerenciamento de rede baseado na Web/GUI, API para interface de desenvolvimento secundário/SNMP |

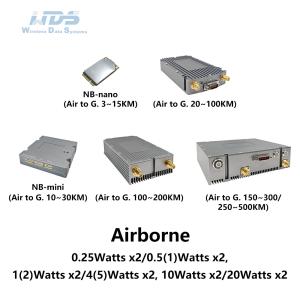

Tamanho/Peso | 5.1x3.0x0.6cm/11g, 0.25Watts x2 Módulo, NB-nano 5.8x4.8x1.0cm/27g, 0.5Watts x2 Módulo, NB-mini 8.7x5.4x1.0cm/40g, 1Watts x2 Módulo 8.7x5.4x1.0cm/43g, 2Watts x2/4Watts x2 Módulo 11.5x5.4x1.3cm/56g, 5Watts x2 Módulo 12.7x11.0x3.4cm/524g, 10(20)Watts x2 Módulo |
Topologia de rede estrela I Topologia de rede estrela II Topologia de rede estrela III
