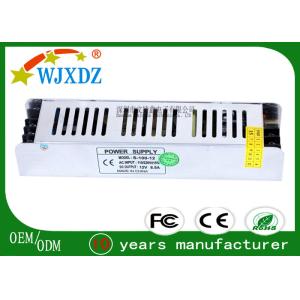

Fonte de alimentação pequena da iluminação de tira do diodo emissor de luz de 12 volts, fonte de alimentação do diodo emissor de luz de 100 watts

Fonte de alimentação do interruptor

WJX-SL-100W-12V

SAÍDA

Tensão de C.C.

12V

Escala atual

0~60A

Corrente avaliado

8.5A

Poder avaliado

100W

Ondinha & ruído (máximo)

<250mVp-p

Tensão ADJ.Range

4.5~5.6V

Tolerância da tensão

+/- 2,0%

Linha regulamento

+/- 0,5%

Regulamento da carga

+/- 1,0%

Instalação, tempo de elevação

200ms, 100ms/230VAC

Sustente o tempo

20ms/230VAC

ENTRADA

Escala da tensão

110-260VAC

Escala de frequência

47-63Hz

Eficiência (tipo.)

80-88%

Corrente da C.A.

0.82A/230VAC

Corrente do Inrush (máximo)

60A/230VAC

Corrente do escapamento

< 0.5mA /240VAC

Proteção

Sobre a carga

105 ~ potência de saída avaliado de 150%

Tipo da proteção: A limitação atual constante, recupera automaticamente depois que a condição de falha é removida

Sobre a tensão

115%~ 135%

Tipo da proteção: Interrompa a tensão de O/P, re-poder recuperar sobre

Sobre a temperatura

90℃ +/- 5℃

Tipo da proteção: Interrompa a tensão de O/P, recupere-a automaticamente depois que a temperatura vai para baixo

Ambiente

Temp de trabalho.

-40 ~ +60℃ (refira a carga da saída que derating a curva)

Umidade de trabalho

20 ~ RH de 90%, não-se condensando

Temp do armazenamento., umidade

-40 ~ +85℃, 10 ~ RH de 95%

Temp.Coefficient

+/-0.03%/℃ (0 ~ 50℃)

Vibração

10 ~ 500Hz, 5G 10min. /1 ciclo, 60min. Cada um ao longo de X, Y, Z axes

Segurança

Standard de segurança

CE & RoHS

Tensão de Withstand

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Resistência do isolamento

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/RH de 25℃/70%

Nota

1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
