Visor colorido TFT de 3,2 polegadas com painel de toque

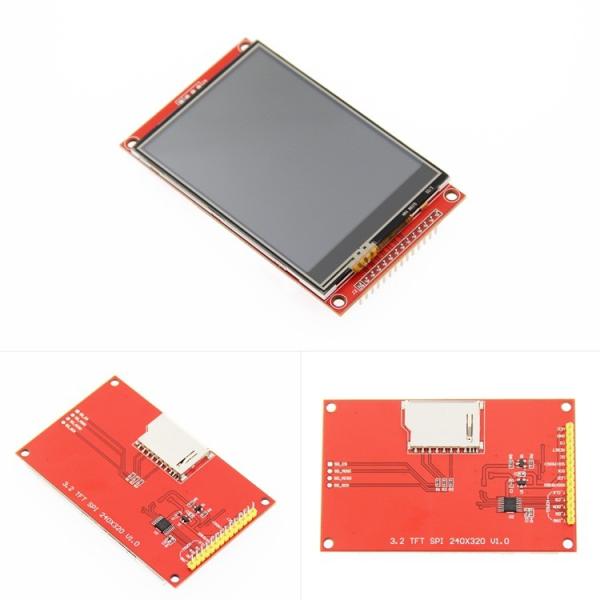

ESHXMSP3218 é um módulo de display LCD TFT de 3,2 polegadas com PCB e painel de toque, com resolução de 240x320, interface SPI de 14 pinos e 4 fios, brilho de 250 cd/m² e ângulo de visão livre. O módulo usa IC de condução ILI9341.
Especificações do produto
| Parâmetro |
Valor |
| Número da peça |
ESHXMSP3218 |
| Tamanho do painel |
TFT de 3,2 polegadas com PCBA |
| Tipo LCD |
TRANSMISSIVO TFT |
| Ângulo de visão |
Livre |
| Tamanho do módulo (mm) |
55,04 × 89,3 |
| Tamanho ativo (mm) |
48,6 × 64,8 |
| Resolução |
240 × 320 pontos |
| Interface |
SPI de 14 pinos e 4 fios |
| Unidade IC |
ILI9341 |
| Painel de toque |
Incluído |
| Temperatura operacional |
-20°C a 70°C |
| Temperatura de armazenamento |
-30°C a 80°C |
Imagens do produto
Visão geral da tecnologia TFT
Fluxograma de entrada de substrato TFT e fluxo de entrada de substrato CF:
Diagrama de estrutura TFT:
Vantagens da tela TFT
- Qualidade de imagem superior:Alta resolução, nitidez e precisão de cores
- Tempo de resposta rápido:Capacidade de troca rápida de pixels
- Amplos ângulos de visão:Visibilidade clara de múltiplas posições
- Eficiência Energética:Menor consumo de energia do que tecnologias alternativas
- Dimensionamento versátil:Disponível em várias dimensões para diferentes aplicações
- LED retroiluminado:Iluminação brilhante e uniforme
Considerações sobre exibição TFT
- Os ângulos de visão podem ser limitados em comparação com algumas tecnologias
- A taxa de contraste pode ser menor do que tipos de exibição alternativos
- A retroiluminação aumenta o consumo de energia
- Potencial de desfoque de movimento em conteúdo em movimento rápido
- Flexibilidade limitada na forma física
- A gama de cores pode ser mais estreita do que algumas alternativas
Aplicações Típicas
- Sistemas de navegação automotiva e impressoras
- Comunicação de vídeo e displays publicitários
- Equipamentos automotivos e médicos
- Equipamentos de ginástica e dispositivos portáteis
- Sistemas de controle industrial e eletrodomésticos
Informações do fabricante
Tecnologia Huaxin (Enshi) Co., LTD- Fundada em 2009 em Hubei, Enshi, especializada em tecnologias LCD, LCM, TFT, retroiluminação e OLED.
Principais vantagens:
- Base de produção interna econômica
- Equipamento avançado para qualidade consistente
- Processos de produção altamente automatizados
- Mais de 20 anos de experiência na indústria de LCD
- Capacidades de design personalizado
Certificações:ISO14001, ISO9001/IATF16949, GV
Gama de produtos:LCDs VA, TN, HTN, STN, FSTN, CSTN e LCMs COB, TBA, COG, TP, retroiluminação LED
Escala da empresa:Mais de 500 funcionários, 10% de P&D, 15% de controle de qualidade, capital registrado de US$ 20 milhões
Capacidade de produção
| Tipo de produto |
2021 |
Meta de 2022 |
Meta de 2023 |
Meta de 2024 |
Meta para 2025 |
Unidade |
| Produção de LCD |
4,5 |
9 |
9 |
9 |
9 |
Milhares/dia |
| Produção LCM |
70 |
150 |
300 |
450 |
450 |
Milhares/dia |
| Produção de luz de fundo |
100 |
200 |
300 |
500 |
500 |
Milhares/dia |
| Produção de OLED |
10 |
20 |
30 |
40 |
50 |
Milhares/dia |
