Base e coluna do mármore de Jinan Qing da elevada precisão, para assegurar a estabilidade e a precisão altas;
A haste desdentado da elevada precisão e o dispositivo de travamento móvel rápido, para assegurar o erro do hysterisis estão dentro de 2um;
A escala linear ótica da categoria da precisão alta A com fase de trabalho da precisão, para assegurar a precisão está dentro de 3+L/200um;
Lente zoom detented definitiva alta e câmara digital de alta resolução da cor, para assegurar a imagem clara sem distorção;
Com o diodo emissor de luz da divisão programável do anel 8 da superfície 4 o diodo emissor de luz frio da iluminação e do contorno paraleliza a iluminação e ajuste claro inteligente interno, pode controlo automático o brilho 4 na divisão do anel 8;
a Z-linha central equipada com o guia linear da precisão alta e o sistema de controlo do motor servo, realiza a auto medida do foco, e elimina o erro humano do foco, aumenta a precisão da medida e a estabilidade;
O software de medição poderoso da função iMeasuring2.2, aumenta altamente o controle da qualidade;
Software da monitoração de medição opcional da análise de dados e de tempo real de FexQMS que aumentam o controle de programa e reduzem o consumo material.

Especificação técnica:

Instrumento	sistema de medição video manual da elevada precisão 2.5D
Modo	iMS-2515
Code#	521-150
Tabela do metal	408x308mm
Tabela de vidro	306x198mm
Curso de X/Y-axis	250x150mm
curso da Z-linha central	Guia linear da elevada precisão, curso de trabalho 200mm
Curso de X/Y/Z-axis	0.0005mm
Precisão de X/Y-axis	≤3+L/200 (um)
Repetibilidade	3um
Base e coluna	Mármore de Jinan Qing da precisão alta
Sistema de iluminação (ajuste do software)	Superfície: Iluminação ajustável do frio do diodo emissor de luz da divisão do anel 8 de Stepless 3
	Contorno: Iluminação da paralela do diodo emissor de luz
	Luzes de navegação do laser do diodo emissor de luz
Câmera do CCD	Câmera de alta resolução do CCD da cor 700TV
Lente zoom	Lente zoom Detented de alta resolução do 6.5:1
Lente zoom	Ampliação: 0.7X~4.5X; Ampliação video: 30X~190X
Ambiente de trabalho	Temperatura: 19°~24°
	Umidade: 45% ~75%RH
	Vibração<0>
Software de medição	iMeasuring 2,1
Sistema da operação	Apoio XP, WIN7, WIN8.1, 32/64 de sistema operacional
Língua	O chinês inglês, simplificado, chineses tradicionais, outras línguas pode ser adicionado
Dimensão (WDH)	790x617x1000mm
Peso líquido	175Kg

Entrega padrão:

Nome do produto	Code#	Nome do produto	Code#
software 2.5D de medição	IM2.1	Cartão de captação video	527-130
Iluminação da paralela do diodo emissor de luz do contorno	425-100	Sistema do PC de DELL	581-960
Iluminação de superfície do diodo emissor de luz 3R/8D	425-130	Avoirdupois do cabo do vídeo	581-940
Sistema de posicionamento do laser	581-330	Cabo de dados RS232	581-930
Lente zoom Detented	421-100	Bloco ótico da calibração	581-800
Câmera de cor de HD700TVL	484-130	Manual da operação	/

Acessórios opcionais:

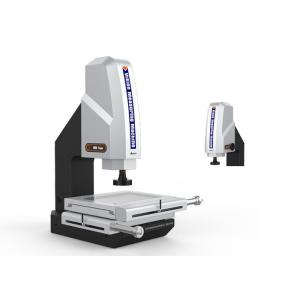

máquina de medição manual iMS-2515 da visão da Alto-precisão 2.5D

Máquina de medição da visão
